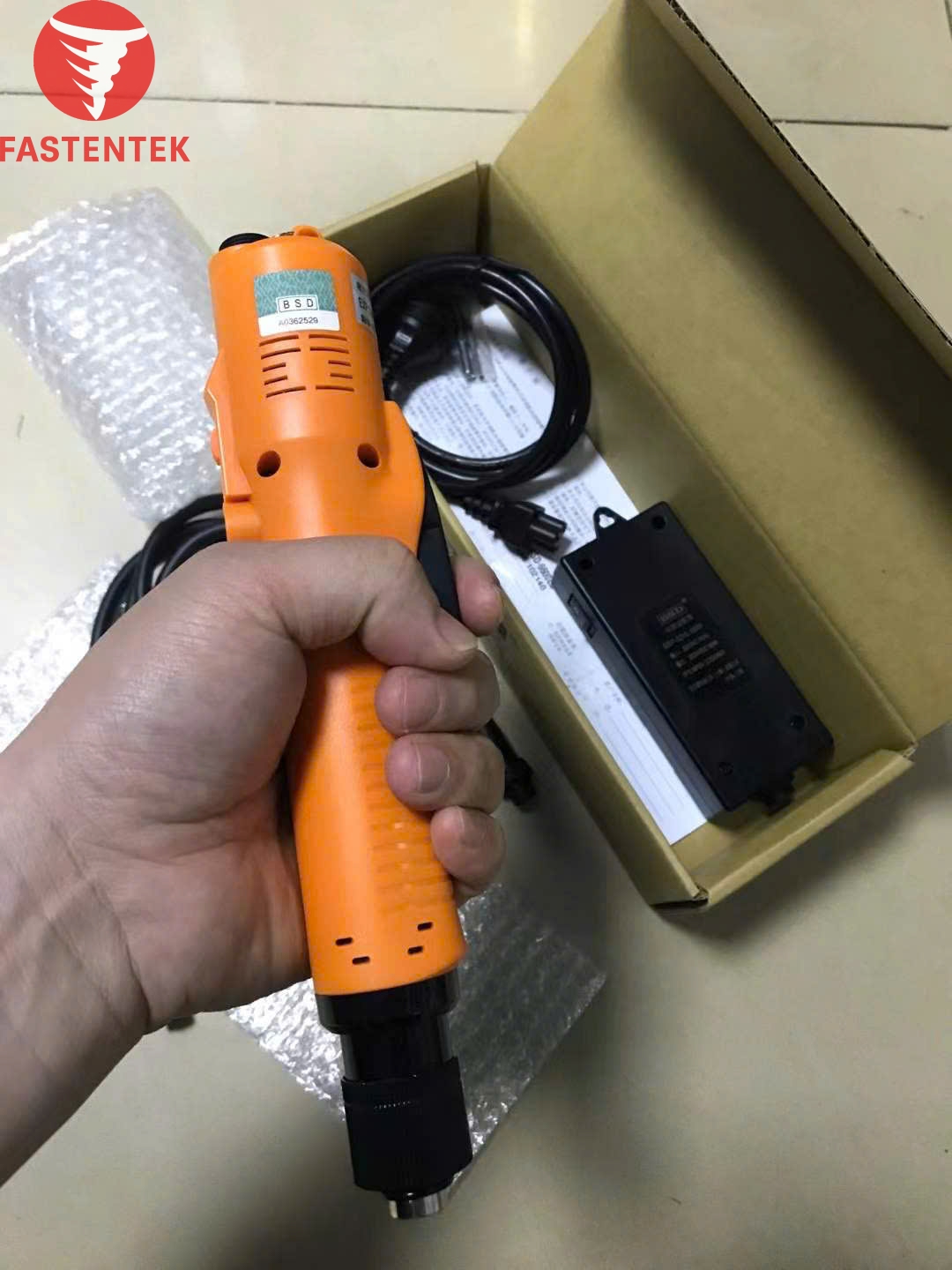

Máy bắn vít cầm tay Fastentek

Máy bắn vít cầm tay giúp người vận hành siết vít nhanh và linh hoạt tại những vị trí khó cố định bằng máy để bàn hoặc robot. Khi kết hợp với bộ cấp vít tự động và cơ cấu kiểm soát lực phù hợp, thiết bị còn giảm thao tác nhặt vít, hạn chế bỏ sót và duy trì chất lượng ổn định hơn giữa các ca làm việc. Cấu hình cuối cùng cần được lựa chọn theo loại vít, vật liệu sản phẩm, mô-men yêu cầu và sản lượng thực tế.

Trong bài viết này, Fastentek phân tích nguyên lý hoạt động, các dòng máy bắn vít cầm tay phổ biến, lợi ích, ứng dụng và tiêu chí cần khảo sát trước khi đầu tư cho dây chuyền lắp ráp.

Máy bắn vít cầm tay là gì?

Máy bắn vít cầm tay là thiết bị siết vít được người vận hành đưa trực tiếp đến vị trí lắp ráp. Tùy cấu hình, máy có thể chỉ thực hiện công đoạn siết hoặc được kết hợp với bộ phân loại và cấp vít qua ống dẫn. Phiên bản cấp vít tự động giúp vít được đưa liên tục đến đầu siết, giảm thao tác nhặt và đặt từng con vít bằng tay.

Trong sản xuất công nghiệp, máy bắn vít cầm tay có thể bao gồm tô vít điện, tô vít khí nén, máy dùng pin và hệ thống cầm tay cấp vít tự động. Vì vậy, doanh nghiệp cần làm rõ nhu cầu ngay từ đầu: cần kiểm soát lực, cần cấp vít liên tục, cần tín hiệu OK/NG hay chỉ cần một dụng cụ siết cơ bản.

So với máy bắn vít tự động để bàn hoặc tích hợp robot, thiết bị cầm tay vẫn phụ thuộc vào người vận hành trong việc đưa đầu siết đến đúng vị trí. Đổi lại, máy linh hoạt hơn khi sản phẩm có kích thước lớn, vị trí vít thay đổi hoặc nhà máy thường xuyên chuyển đổi mã hàng.

Các loại máy bắn vít cầm tay phổ biến

Máy cầm tay có bộ cấp vít tự động

Dòng máy bắn vít cầm tay có bộ cấp tự động phù hợp với công đoạn lặp lại có sản lượng trung bình hoặc cao. Vít được phân loại đúng chiều và đưa đến đầu siết qua ray hoặc ống thổi khí. Người vận hành chỉ cần đặt đầu máy vào lỗ và kích hoạt chu trình. Do giảm bước nhặt vít, cấu hình này thường tạo nhịp thao tác ổn định hơn so với tô vít thông thường.

Doanh nghiệp có thể tham khảo danh mục máy bắn vít tự động cầm tay để xác định dạng súng, dạng thẳng và phương pháp cấp vít phù hợp.

Tô vít điện cầm tay

Máy bắn vít cầm tay chạy điện sử dụng động cơ điện và có thể được cài đặt hoặc lựa chọn theo dải mô-men. Một số model hỗ trợ tín hiệu hoàn thành, đếm số lần siết hoặc kết nối bộ điều khiển. Thiết bị phù hợp với trạm lắp ráp cố định có nguồn điện ổn định và yêu cầu thao tác liên tục.

Tô vít khí nén

Tô vít khí nén sử dụng nguồn khí của nhà máy, thường có kết cấu gọn và phù hợp với môi trường đã có hệ thống khí nén. Hiệu quả vận hành phụ thuộc vào áp suất, chất lượng khí, bộ lọc và khả năng duy trì nguồn cấp ổn định. Doanh nghiệp cần tính thêm chi phí khí nén và bảo dưỡng đường khí khi so sánh tổng chi phí sử dụng.

Máy dùng pin

Máy dùng pin mang lại khả năng di chuyển cao, phù hợp với sản phẩm lớn hoặc vị trí không thuận tiện kéo dây điện và ống khí. Tuy nhiên, cần xem xét dung lượng pin, thời gian sạc, độ ổn định của lực siết và khả năng quản lý pin giữa các ca. Có thể tham khảo giải pháp máy bắn vít dùng pin khi yếu tố di động được ưu tiên.

Dạng thẳng và dạng súng

Dạng thẳng phù hợp với thao tác theo phương đứng hoặc trạm bàn, trong khi dạng súng thuận tiện hơn khi cần giữ máy theo phương ngang hoặc tiếp cận vị trí sâu.

Hướng thao tác, khoảng trống quanh lỗ vít và tư thế của công nhân cần được kiểm tra bằng mẫu thật. Với vị trí hẹp, doanh nghiệp có thể khảo sát dòng máy dạng thẳng.

Nguyên lý hoạt động của máy bắn vít cầm tay cấp vít tự động

Một hệ thống hoàn chỉnh thường gồm bộ chứa vít, cơ cấu phân loại, đường dẫn, đầu tách vít, tô vít và bộ điều khiển. Sau khi vít được đổ vào bộ chứa, cơ cấu rung hoặc ray dẫn sắp xếp vít đúng chiều. Vít tiếp tục được đưa đến đầu máy bằng cơ cấu cơ khí, khí thổi hoặc phương pháp phù hợp với thiết kế.

Người vận hành đưa máy bắn vít cầm tay đến vị trí cần lắp, giữ đầu siết đúng phương và kích hoạt công tắc. Vít được đưa vào lỗ, đầu siết quay theo thông số cài đặt và dừng khi đạt điều kiện ngắt.

Với bộ điều khiển thông minh, hệ thống có thể trả tín hiệu hoàn thành hoặc cảnh báo khi thời gian và lực siết nằm ngoài giới hạn.

Không phải mọi loại vít đều cấp tự động tốt như nhau. Vít quá ngắn, tỷ lệ chiều dài so với đường kính không phù hợp, đầu vít đặc biệt, nhiều ba via hoặc bám dầu có thể làm tăng nguy cơ xoay ngược và kẹt đường dẫn. Vì vậy, mẫu vít thực tế phải được kiểm tra trước khi chốt cấu hình.

Lợi ích khi sử dụng máy bắn vít cầm tay

Rút ngắn thao tác nhặt và đặt vít

Với cấu hình cấp vít tự động, vít được đưa trực tiếp đến đầu siết nên người vận hành không cần lấy từng con từ khay. Thời gian tiết kiệm phụ thuộc vào khoảng cách giữa các vị trí, cách cấp phôi và kỹ năng thao tác. Doanh nghiệp nên đo thời gian chu kỳ bằng mẫu thật thay vì áp dụng một tỷ lệ tăng năng suất chung.

Linh hoạt với nhiều vị trí lắp ráp

Máy bắn vít cầm tay phù hợp với sản phẩm có nhiều mặt, kích thước lớn hoặc vị trí vít khó đưa vào máy cố định. Người vận hành có thể thay đổi góc tiếp cận và thứ tự thao tác trong phạm vi quy trình cho phép. Đây là ưu điểm đáng kể khi nhà máy có nhiều mã hàng hoặc sản lượng chưa đủ để đầu tư robot riêng.

Hỗ trợ kiểm soát lực siết

Khi sử dụng đầu siết và bộ điều khiển phù hợp, máy bắn vít cầm tay có thể ngắt theo mô-men, theo dõi thời gian, góc quay hoặc tín hiệu hoàn thành tùy model.

Khả năng kiểm soát phải được xác nhận từ thông số của từng thiết bị; không nên mặc định mọi máy cầm tay đều có chức năng lưu dữ liệu hoặc đánh giá OK/NG.

Giảm nguy cơ bỏ sót vít

Một số hệ thống hỗ trợ đếm số lần siết và truyền tín hiệu về bộ điều khiển. Khi kết hợp với quy trình thao tác, cảm biến hoặc đồ gá, chức năng này giúp phát hiện sản phẩm chưa hoàn thành đủ số vị trí. Mức độ kiểm soát phụ thuộc cấu hình và yêu cầu truy xuất của nhà máy.

Cải thiện công thái học

Thiết kế tay cầm, trọng lượng, độ rung, hướng thao tác và vị trí treo dụng cụ đều ảnh hưởng đến người sử dụng.

Máy bắn vít cầm tay có thể giảm thao tác nhặt vít lặp lại, nhưng doanh nghiệp vẫn cần bố trí bộ cân bằng, giá treo hoặc tay trợ lực nếu thiết bị nặng và được sử dụng trong thời gian dài.

Ứng dụng máy bắn vít cầm tay trong sản xuất

Thiết bị gia dụng

Quạt điện, máy lọc nước, nồi chiên, bếp điện và máy hút bụi có nhiều vị trí vít trên các mặt khác nhau. Thiết bị cầm tay giúp người vận hành tiếp cận linh hoạt, đặc biệt khi kích thước sản phẩm hoặc khoảng cách lỗ không phù hợp với máy đa trục cố định.

Điện tử và thiết bị truyền thông

Router, camera, modem, bộ nguồn và thiết bị điện tử thường dùng vít nhỏ trên vỏ nhựa hoặc kim loại mỏng. Máy bắn vít cầm tay cần được chọn đúng dải lực để hạn chế nứt vỏ, trượt ren hoặc tác động đến bo mạch. Môi trường ESD cũng cần được xem xét khi thiết kế trạm làm việc.

Ô tô và xe máy

Thiết bị phù hợp với cụm nội thất, bảng điều khiển, hệ thống điện, cụm đèn và các vị trí khó tiếp cận. Đối với mối ghép quan trọng, nhà máy cần xác định mô-men, dung sai, trình tự siết và yêu cầu lưu dữ liệu trước khi lựa chọn đầu siết.

Sản phẩm nhựa, đồ chơi và công nghiệp nhẹ

Sản phẩm nhựa có nguy cơ tuôn ren hoặc biến dạng khi lực siết quá lớn. Chạy thử giúp xác định tốc độ, lực ngắt và loại mũi phù hợp. Với nhiều mã hàng, khả năng đổi chương trình và thay đầu dẫn vít cũng là tiêu chí cần đánh giá.

Máy móc, dệt may và giày dép

Máy bắn vít cầm tay có thể được sử dụng để lắp vỏ máy, phụ kiện, cụm cơ khí và các chi tiết trong thiết bị sản xuất. Khả năng di chuyển giúp người vận hành thao tác trên máy móc có kích thước lớn mà không cần đưa toàn bộ sản phẩm vào một trạm tự động cố định.

Thiết bị y tế và cơ khí chính xác

Với sản phẩm cần kiểm soát chặt chẽ, thiết bị có thể hỗ trợ chuẩn hóa thao tác nếu đáp ứng quy trình đã được thẩm định. Khả năng sử dụng còn phụ thuộc vật liệu, độ sạch, truy xuất, kiểm soát thay đổi và yêu cầu chất lượng riêng của từng nhà máy.

So sánh máy bắn vít cầm tay với các giải pháp siết vít khác

Doanh nghiệp chưa xác định nên dùng thủ công, bán tự động hay tự động có thể xem hướng dẫn so sánh tại đây trước khi lựa chọn mức đầu tư.

Tiêu chí lựa chọn máy bắn vít cầm tay

Để thiết bị đáp ứng đúng công đoạn, doanh nghiệp nên cung cấp các dữ liệu sau trong quá trình khảo sát:

1. Thông số vít: đường kính, chiều dài, loại đầu, vật liệu, lớp phủ và mức độ đồng đều.
2. Vật liệu lỗ siết: nhựa, kim loại, gỗ, ren cấy hoặc vít tự tạo ren.
3. Mô-men yêu cầu: lực mục tiêu, dung sai, tốc độ và tiêu chí xác định hoàn thành.
4. Hướng thao tác: đứng, ngang, nghiêng, vị trí sâu hoặc không gian hạn chế.
5. Sản lượng: số sản phẩm mỗi giờ, số vít trên sản phẩm và thời gian chu kỳ mong muốn.
6. Nhu cầu cấp vít: kích thước vít, khoảng cách từ bộ cấp đến trạm và phương pháp dẫn vít.
7. Yêu cầu dữ liệu: đếm vít, tín hiệu OK/NG, mã sản phẩm hoặc kết nối PLC.
8. Công thái học: trọng lượng máy, tư thế, độ rung và thời gian sử dụng liên tục.
9. Điều kiện nhà máy: nguồn điện, khí nén, ESD, độ sạch và yêu cầu an toàn.

Nếu chọn cấu hình cấp vít, cần đánh giá đồng thời máy cấp vít tự động, đường dẫn và đầu tách vít. Việc chỉ chọn tô vít mà không kiểm tra khả năng cấp của vít thực tế có thể gây kẹt hoặc làm chu trình thiếu ổn định.

Quy trình chạy thử và triển khai

Một dự án máy bắn vít cầm tay nên bắt đầu bằng mẫu vít, mẫu sản phẩm và dữ liệu công đoạn hiện tại. Đội kỹ thuật kiểm tra khả năng tiếp cận, tư thế thao tác, dải lực, cách cấp vít và thời gian chu kỳ mục tiêu trước khi đề xuất cấu hình.

Trong giai đoạn chạy thử máy bắn vít cầm tay, cần theo dõi khả năng cấp vít đúng chiều, tỷ lệ kẹt, độ ổn định của lực siết và thao tác của người sử dụng. Thử nghiệm nên thực hiện trên đủ số chu kỳ để phát hiện các lỗi không xuất hiện ngay ở vài sản phẩm đầu tiên.

Sau nghiệm thu, người vận hành cần được hướng dẫn thay mũi, làm sạch đường dẫn, xử lý vít kẹt, gọi chương trình và dừng thiết bị an toàn. Nhà máy cũng nên quản lý tuổi thọ mũi vít, kiểm tra đầu dẫn và xây dựng lịch bảo trì theo cường độ sử dụng.

Cách tính hiệu quả đầu tư

Hiệu quả của máy bắn vít cầm tay không nên được xác định bằng một mốc hoàn vốn áp dụng chung. Doanh nghiệp cần so sánh dữ liệu trước và sau chạy thử, gồm:

• Thời gian hoàn thành một sản phẩm.
• Sản lượng đạt được trong mỗi ca.
• Chi phí nhân công trực tiếp tại công đoạn.
• Tỷ lệ lỗi, thời gian sửa lại và chi phí phế phẩm.
• Chi phí điện, khí nén, mũi vít và bảo trì.
• Chi phí bộ cấp vít, đầu siết, đồ gá và đào tạo.

Thời gian hoàn vốn tham khảo được tính bằng tổng chi phí đầu tư chia cho phần tiết kiệm ròng trung bình mỗi tháng. Với nhiều mã hàng, doanh nghiệp cần tính thêm thời gian đổi vít, đổi đầu dẫn và thiết lập lại chương trình.

Dịch vụ tư vấn và hỗ trợ từ Fastentek

Fastentek tiếp nhận mẫu vít và sản phẩm để tư vấn máy bắn vít cầm tay theo khả năng cấp, dải lực và tư thế thao tác. Phương án đề xuất cần ghi rõ model, phạm vi công việc, yêu cầu chạy thử, đào tạo, bảo hành và danh sách linh kiện hao mòn.

• Khảo sát vít, sản phẩm và thời gian chu kỳ mục tiêu.
• Tư vấn dạng máy, nguồn động lực và phương pháp cấp vít.
• Chạy thử mẫu trước khi chốt phương án.
• Hướng dẫn vận hành, vệ sinh và bảo trì cơ bản.
• Hỗ trợ kiểm tra lỗi và cung cấp linh kiện theo cấu hình.

Doanh nghiệp có thể liên hệ đội ngũ Fastentek để gửi thông số, mẫu vít và nhận phương án khảo sát phù hợp.

Câu hỏi thường gặp về máy bắn vít cầm tay

Kết luận

Máy bắn vít cầm tay là giải pháp phù hợp khi dây chuyền cần tốc độ nhưng vẫn phải giữ khả năng thay đổi vị trí và mã hàng. Giá trị của thiết bị nằm ở sự cân bằng giữa tính linh hoạt, khả năng cấp vít, kiểm soát lực và công thái học cho người vận hành.

Để lựa chọn chính xác, doanh nghiệp nên chạy thử bằng vít và sản phẩm thật, đánh giá toàn bộ chu trình từ cấp vít đến xác nhận kết quả. Cấu hình được kiểm chứng thực tế sẽ đáng tin cậy hơn việc lựa chọn chỉ dựa trên tốc độ quảng cáo hoặc hình dáng bên ngoài.
