Ứng dụng máy cấp vít tự động

Ứng dụng máy cấp vít tự động phù hợp với các dây chuyền có thao tác nhặt–đặt vít lặp lại, sản lượng ổn định hoặc cần cung cấp vít theo nhịp cho dụng cụ siết, trục XYZ và robot. Thiết bị giúp sắp xếp, tách và đưa vít đến vị trí làm việc, qua đó giảm thời gian tìm vít, hạn chế rơi lẫn vật tư và tạo đầu vào ổn định hơn cho công đoạn lắp ráp. Hiệu quả không chỉ phụ thuộc tốc độ feeder mà còn phụ thuộc hình học vít, dầu bám, dung sai, takt time, cách truyền vít và thiết bị phía sau. Doanh nghiệp nên lựa chọn ứng dụng máy cấp vít dựa trên thử nghiệm với mẫu thật, thay vì mặc định một loại máy có thể xử lý mọi vít và mọi dây chuyền.

Ứng dụng máy cấp vít hoạt động dựa trên nguyên lý nào?

Vít rời được đưa vào phễu, sắp xếp theo một hướng trên ray hoặc cơ cấu quay, sau đó tách từng chiếc tại vị trí chờ. Tùy cấu hình, đầu bit lấy vít trực tiếp, vít được thổi qua ống dẫn hoặc robot nhận vít tại điểm cấp. Một hệ thống máy cấp vít tự động thường gồm phễu chứa, ray dẫn, cơ cấu gạt, bộ tách vít, cảm biến và bộ điều khiển. Thiết bị cấp vít; còn torque, góc quay, chiều sâu và kết quả OK/NG do dụng cụ siết hoặc controller kiểm soát. Ứng dụng máy cấp vít tự động chỉ đạt hiệu quả khi công suất cấp phù hợp nhịp sản xuất. Feeder chạy nhanh nhưng thường xuyên kẹt, làm xước vít hoặc cấp sai tư thế vẫn có thể trở thành điểm nghẽn của dây chuyền.

8 mô hình ứng dụng máy cấp vít trong sản xuất

1. Bàn thao tác lấy vít tại vị trí cố định

Đây là cấu hình dễ triển khai cho xưởng vừa và nhỏ. Feeder đặt trên bàn, sắp xếp vít và đưa đến một vị trí chờ. Người vận hành dùng đầu bit để lấy vít rồi siết vào sản phẩm. Mô hình này giảm thao tác tìm, xoay và cầm vít bằng tay nhưng vẫn giữ được tính linh hoạt của con người. Ứng dụng máy cấp vít dạng để bàn phù hợp với công tắc, ổ cắm, thiết bị gia dụng nhỏ, cụm nhựa và nhiều sản phẩm có vị trí siết phân tán. Có thể tham khảo các dòng máy cấp vít để bàn khi không gian lắp đặt hạn chế.

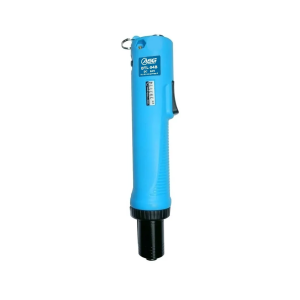

2. Súng siết cầm tay cấp vít qua ống

Vít được bộ tách đưa vào ống rồi truyền đến đầu súng bằng khí. Người vận hành định vị dụng cụ và kích hoạt chu kỳ. Cấu hình này phù hợp với sản phẩm có nhiều góc tiếp cận nhưng cần giảm thời gian lấy vít. Ống dẫn, áp suất, bán kính uốn và tỷ lệ chiều dài/đường kính của vít phải được thử nghiệm. Vít quá ngắn, có long đền lớn hoặc bám nhiều dầu có thể cần cơ cấu khác.

3. Máy siết vít tọa độ XYZ để bàn

Sản phẩm được đặt vào jig, đầu siết di chuyển lần lượt qua các tọa độ đã lập trình. Feeder chuẩn bị vít cho mỗi chu kỳ, giúp máy hoạt động liên tục mà người vận hành không phải đặt từng vít. Trong mô hình này, ứng dụng máy cấp vít tự động cần đồng bộ với hành trình trục, tín hiệu Ready và thời gian cấp. Độ lặp lại của jig và chất lượng đầu bit ảnh hưởng trực tiếp đến độ ổn định của toàn trạm.

4. Hệ thống siết hai đầu hoặc đa trục

Nhiều đầu siết có thể cần một bộ cấp riêng cho từng trục hoặc cơ cấu phân phối được thiết kế chuyên dụng. Cấu hình phù hợp với sản phẩm có nhiều vị trí vít cố định và sản lượng lớn. Ứng dụng máy cấp vít cho đa trục phải tính đến khả năng một nhánh thiếu vít hoặc kẹt trong khi các nhánh khác đã sẵn sàng. Logic cảnh báo và phục hồi cần được xác định trước khi nghiệm thu.

5. Robot hoặc cánh tay SCARA

Robot có thể đưa đầu siết đến nhiều góc hoặc lấy vít tại vị trí chờ. Feeder cung cấp vít theo lệnh, còn PLC hoặc robot điều phối chu kỳ. Với sản phẩm có sai lệch vị trí, hệ thống thị giác có thể được bổ sung nếu dự án yêu cầu. Feeder không tự sửa được tọa độ sai hoặc lỗ ren lỗi. Hiệu quả của trạm robot phụ thuộc đồng bộ giữa bộ cấp, camera, jig, đầu siết và chương trình chuyển động.

6. Băng tải và trạm lắp ráp liên tục

Trong dây chuyền băng tải, sản phẩm đến trạm, được định vị, siết rồi chuyển sang công đoạn sau. Feeder phải duy trì buffer đủ để không làm gián đoạn takt time. Khi cạn vít hoặc kẹt, tín hiệu cần được gửi về PLC để dừng có kiểm soát. Ứng dụng máy cấp vít trong mô hình này nên có cơ chế báo mức, đếm chu kỳ hoặc cảnh báo sớm tùy yêu cầu. Có thể đối chiếu hệ thống cấp vít tích hợp dây chuyền trước khi thiết kế I/O.

7. Cấp vít cho sản phẩm điện tử và linh kiện nhỏ

Vít điện tử thường nhỏ, nhẹ và nhạy với sai lệch ray. Thiết bị cần kiểm soát khe hở, độ rung và vật liệu tiếp xúc để hạn chế kẹt hoặc làm hỏng lớp phủ. Với môi trường ESD, toàn bộ trạm phải được đánh giá theo yêu cầu chống tĩnh điện của nhà máy. Ứng dụng máy cấp vít tự động trong điện tử thường kết hợp đầu bit nhỏ, hút chân không hoặc cơ cấu giữ vít phù hợp. Không nên chỉ chọn máy theo đường kính danh nghĩa mà bỏ qua chiều dài, hình dạng đầu và vật liệu.

8. Cấp vít cho ô tô, cơ khí và thiết bị gia dụng

Các ngành này sử dụng nhiều loại vít, từ chi tiết nhựa đến cụm kim loại. Feeder có thể phục vụ công đoạn lắp vỏ, module điện, phụ kiện nội thất, bản lề hoặc cụm cơ khí nhỏ. Với nhiều model, doanh nghiệp cần tính thời gian thay ray, đầu tách, bit và chương trình. Ứng dụng máy cấp vít chỉ linh hoạt khi quy trình đổi model được thiết kế và thử nghiệm ngay từ đầu.

Ứng dụng máy cấp vít giúp cải thiện những chỉ số nào?

Thời gian lấy và đặt vít

Feeder giảm bước tìm, cầm và xoay vít bằng tay. Hiệu quả nên được đo bằng video hoặc time study trên nhiều chu kỳ, bao gồm cả thời gian nạp thêm vít và xử lý lỗi.

Tỷ lệ rơi, lẫn hoặc cấp sai tư thế

Khi vật tư được kiểm soát trong phễu và ray, vít ít bị rơi trên bàn hơn. Tuy nhiên, thiết bị không loại bỏ hoàn toàn lỗi; vít cong, ba via, sai dung sai hoặc dị vật vẫn có thể gây bất thường.

Downtime của công đoạn lắp ráp

Ứng dụng máy cấp vít tốt giúp giảm thời gian chờ vật tư, nhưng đồng thời phát sinh rủi ro kẹt feeder. Nhà máy nên theo dõi số lần kẹt, thời gian phục hồi và nguyên nhân để đánh giá hiệu quả ròng.

Thời gian đào tạo và công thái học

Vị trí lấy vít cố định giúp thao tác dễ học hơn và giảm việc dùng ngón tay nhặt vít nhỏ liên tục. Theo hướng dẫn công thái học của OSHA, thao tác lặp lại và tư thế bất lợi là những yếu tố cần được đánh giá tại nơi làm việc. Bố trí bàn, tầm với, balancer, tiếng ồn và độ rung vẫn cần được xem xét riêng.

Ứng dụng máy cấp vít trong từng ngành công nghiệp

Ngành	Sản phẩm/công đoạn	Điểm cần kiểm tra	Cấu hình tham khảo
Điện tử	Bo mạch, vỏ, module	Vít nhỏ, ESD, mạt kim loại	Để bàn, hút chân không, XYZ
Gia dụng	Quạt, thiết bị bếp, máy lọc nước	Nhiều model, chi tiết nhựa	Cầm tay hoặc XYZ
Cơ khí	Nắp, gá, cụm kim loại	Dầu bám, vít dài, torque	Thổi khí hoặc tích hợp
Ô tô, xe máy	Module điện, nội thất	Truy xuất, takt time, đổi model	Robot hoặc băng tải
Thiết bị y tế	Cụm lắp ráp chính xác	Vệ sinh, tài liệu, xác nhận	XYZ/robot theo yêu cầu

Ứng dụng máy cấp vít tự động phải được thiết kế theo mối ghép và tiêu chí sản xuất cụ thể. Tên ngành chỉ là dữ liệu ban đầu, không đủ để chọn model feeder.

Ứng dụng máy cấp vít khi tích hợp PLC và dữ liệu

Tín hiệu điều khiển cơ bản

Feeder có thể trao đổi Ready, Run, thiếu vít, báo kẹt hoặc hoàn thành cấp với PLC tùy model. Danh sách I/O cần ghi rõ mức tín hiệu, thời gian phản hồi và logic khi lỗi.

Dữ liệu feeder khác dữ liệu siết vít

Máy cấp có thể đếm chu kỳ hoặc báo trạng thái, nhưng torque, góc quay và kết quả OK/NG thường do controller siết cung cấp. ERP/MES chỉ nhận được dữ liệu khi toàn hệ thống có phần mềm, giao thức và cấu trúc bản ghi phù hợp.

Thiết kế khả năng phục hồi

Ứng dụng máy cấp vít trong dây chuyền tự động cần có quy trình xử lý khi feeder cạn, kẹt hoặc mất kết nối. Hệ thống nên cho phép dừng an toàn, hiển thị mã lỗi và tiếp tục đúng chu kỳ sau khi khắc phục. Khi chọn máy cấp vít tự động, hãy kiểm tra giao tiếp thực tế thay vì chỉ dựa trên mô tả “hỗ trợ nhà máy thông minh”.

So sánh các phương án ứng dụng máy cấp vít

Phương án	Điểm mạnh	Giới hạn	Phù hợp
Để bàn lấy vít	Gọn, linh hoạt, dễ triển khai	Vẫn cần người vận hành	Sản lượng vừa, nhiều góc siết
Thổi vít đến súng	Giảm bước lấy vít	Phụ thuộc ống và khí nén	Chu kỳ nhanh, vít phù hợp
XYZ	Độ lặp lại tọa độ cao	Giới hạn vùng làm việc	Sản phẩm phẳng, vị trí cố định
Robot	Linh hoạt không gian	Chi phí và tích hợp cao	Nhiều góc, nhiều model
Đa trục	Nhiều điểm cùng chu kỳ	Ít linh hoạt khi đổi sản phẩm	Sản lượng lớn, thiết kế cố định

Phương án tốt nhất là phương án đáp ứng takt time với độ ổn định cần thiết và tổng chi phí sở hữu hợp lý. Không nên chọn robot nếu feeder để bàn đã giải quyết được điểm nghẽn, cũng không nên chọn thiết bị quá đơn giản khi yêu cầu dây chuyền cần đồng bộ hoàn toàn.

Tiêu chí lựa chọn cho ứng dụng máy cấp vít tự động

Hình học và chất lượng vít

Cần cung cấp đường kính, chiều dài, đầu vít, bước ren, long đền, lớp phủ, vật liệu và mức dầu bám. Mẫu thử nên lấy từ nhiều lô để phản ánh dung sai thực tế.

Takt time và công suất dự phòng

Công suất feeder phải đáp ứng nhịp trung bình và có dự phòng hợp lý. Khi tính toán, cần bao gồm thời gian nạp vít, phục hồi sau kẹt và đổi model.

Khoảng cách truyền và cách nhận vít

Vít có thể được lấy tại ray, thổi qua ống hoặc giữ bằng hút chân không. Mỗi phương pháp có giới hạn về kích thước, vật liệu và khoảng cách.

Tiếng ồn, bảo trì và phụ tùng

Ứng dụng máy cấp vít trong khu vực nhiều người vận hành cần xem xét tiếng rung và vị trí lắp đặt. Nhà cung cấp phải xác nhận ray, chổi gạt, đầu tách, cảm biến và ống dẫn có thể thay thế. Doanh nghiệp nên đối chiếu nhiều cấu hình máy cấp vít tự động trước khi chốt phương pháp lấy, thổi hoặc tích hợp vít. Trước khi đầu tư, doanh nghiệp nên tìm hiểu lợi ích máy cấp vít trong sản xuất và xác định KPI cần cải thiện.

Cách tính hiệu quả của ứng dụng máy cấp vít

Hãy đo thời gian lấy vít, chu kỳ sản phẩm, tỷ lệ rơi/lẫn vít, số lần kẹt, downtime, nhân lực, thời gian đào tạo và chi phí bảo trì trước–sau thử nghiệm. Các số liệu phải được thu trong điều kiện sản xuất tương đương. Ứng dụng máy cấp vít tự động tạo giá trị khi tổng thời gian và chi phí tiết kiệm lớn hơn chi phí thiết bị, tích hợp, điện/khí, bảo trì và phụ tùng. Không nên dùng một mốc hoàn vốn chung cho mọi dự án.

Giới hạn của ứng dụng máy cấp vít cần biết

• Không tự bảo đảm torque hoặc chất lượng mối ghép.
• Không loại bỏ hoàn toàn vít lỗi, dị vật hoặc sai dung sai.
• Không phải mọi vít đều phù hợp với cơ cấu rung hoặc thổi khí.
• Đổi model có thể cần thay ray, đầu tách, bit và chương trình.
• Feeder cần vệ sinh và bảo trì định kỳ để duy trì độ ổn định.

Hiểu đúng giới hạn giúp doanh nghiệp thiết lập tiêu chí nghiệm thu thực tế và tránh kỳ vọng rằng một feeder có thể tự động giải quyết mọi lỗi lắp ráp.

FASTENTEK triển khai ứng dụng máy cấp vít theo sản phẩm thực tế

FASTENTEK đánh giá vít, sản phẩm, thao tác hiện tại, sản lượng và thiết bị siết trước khi đề xuất cấu hình. Mỗi dự án cần chạy thử bằng mẫu đại diện và có tiêu chí nghiệm thu rõ ràng.

1. Tiếp nhận mẫu vít, sản phẩm và dữ liệu chu kỳ.
2. Phân tích hình học vít, dầu bám, dung sai và phương pháp cấp.
3. Đề xuất feeder, ray, bộ tách, tín hiệu và cách bố trí trạm.
4. Thử nghiệm tốc độ, tỷ lệ cấp thành công và các tình huống kẹt.
5. Đào tạo vận hành, vệ sinh, đổi model và bảo trì.

đội ngũ kỹ thuật Fastentek hỗ trợ lựa chọn mức tự động hóa phù hợp, từ bàn thao tác đến robot và dây chuyền tích hợp. Có thể xem thêm tại đây trước khi gửi mẫu thử.

Câu hỏi thường gặp về ứng dụng máy cấp vít

Ứng dụng máy cấp vít tự động có kiểm soát được lực siết không?

Không trực tiếp. Feeder cấp vít; lực và góc siết do dụng cụ, controller và chương trình siết kiểm soát.

Máy có cấp được nhiều loại vít không?

Có thể nếu vít nằm trong phạm vi điều chỉnh hoặc có bộ chuyển đổi phù hợp. Vít khác biệt lớn có thể cần ray và đầu tách riêng.

Feeder có kết nối được PLC không?

Tùy model. Cần kiểm tra I/O, giao thức, trạng thái báo lỗi và logic phục hồi trước khi tích hợp.

Doanh nghiệp nhỏ nên bắt đầu từ cấu hình nào?

Feeder để bàn kết hợp dụng cụ cầm tay thường là lựa chọn dễ triển khai nếu thao tác nhặt vít là điểm nghẽn.

Cần gửi thông tin gì để được tư vấn?

Nên gửi mẫu vít, ảnh sản phẩm, số vít mỗi sản phẩm, takt time, sản lượng, số model, thiết bị siết và yêu cầu kết nối.

Kết luận về ứng dụng máy cấp vít

Ứng dụng máy cấp vít tự động có thể rút ngắn thao tác nhặt–đặt, ổn định nguồn cấp và tạo nền tảng cho trạm siết tự động. Hiệu quả phụ thuộc sự phù hợp giữa feeder, vít, dụng cụ siết, jig, takt time và quy trình bảo trì. Để lựa chọn đúng, doanh nghiệp nên thử nghiệm với vít thật, đo KPI trước–sau và tính toàn bộ chi phí sở hữu. Khi cần đối chiếu cấu hình, hãy tham khảo các giải pháp máy cấp vít tự động theo quy mô sản xuất.
