Máy cấp ốc vít tự động: Cấu tạo, nguyên lý hoạt động và ứng dụng

Máy cấp ốc vít tự động là thiết bị sắp xếp, định hướng, tách và đưa từng vít đến vị trí chờ hoặc đầu siết theo một nhịp xác định. Giải pháp giúp giảm thao tác nhặt–xoay–đặt vít bằng tay, tạo nguồn cấp ổn định hơn cho bàn lắp ráp, súng siết cầm tay, máy tọa độ XYZ, robot và dây chuyền tự động.

Để lựa chọn đúng, doanh nghiệp không nên chỉ nhìn vào tốc độ hoặc đường kính ren. Hình dạng đầu vít, chiều dài thân, long đền, vật liệu, lớp phủ, dầu bám, dung sai giữa các lô và cách nhận vít đều ảnh hưởng đến khả năng vận hành. Bài viết phân tích cấu tạo, nguyên lý, loại máy, ứng dụng và quy trình nghiệm thu bằng mẫu thực tế.

Máy cấp ốc vít tự động là gì?

Máy cấp ốc vít tự động là một bộ cấp liệu chuyên dùng cho vít hoặc chi tiết có hình học tương tự. Vít rời được chứa trong phễu, đưa lên ray hoặc cơ cấu quay, loại bỏ các hướng không phù hợp rồi tách từng chiếc tại điểm cấp. Từ đây, đầu bit có thể lấy vít trực tiếp, vít được thổi qua ống hoặc robot nhận vít bằng cơ cấu hút và gắp.

Theo mô tả kỹ thuật của DEPRAG về hệ thống cấp liệu, một feeding system có nhiệm vụ tách, định hướng và tự động chuyển chi tiết đến trạm xử lý phía sau. Tốc độ chỉ là một phần; độ chính xác định hướng và độ tin cậy của quá trình cũng quan trọng.

Cần phân biệt bộ cấp với hệ thống siết. Máy cấp ốc vít tự động chuẩn bị và cung cấp vít; torque, góc quay, chiều sâu, số vòng và kết quả OK/NG do dụng cụ siết hoặc controller kiểm soát. Một trạm hoàn chỉnh có thể tích hợp cả hai, nhưng chức năng và tiêu chí nghiệm thu phải được tách rõ.

Cấu tạo của máy cấp ốc vít tự động

1. Phễu chứa vít

Phễu của máy cấp ốc vít tự động là nơi nhận vít rời và tạo vùng đệm cho quá trình cấp. Dung tích phải phù hợp với thời gian vận hành, khối lượng vít và khả năng của cơ cấu rung hoặc quay.

2. Cơ cấu sắp xếp vít

Tùy thiết kế, máy cấp ốc vít tự động có thể dùng mâm rung, ray tuyến tính, đĩa quay, cơ cấu bậc thang hoặc segment conveyor. Mục tiêu là đưa vít lên một đường vận chuyển với tốc độ phù hợp mà không làm hỏng lớp phủ hoặc tạo quá nhiều bụi kim loại.

3. Ray và cơ cấu định hướng

Ray của máy cấp ốc vít tự động giữ đầu vít và cho thân vít đi qua khe được hiệu chỉnh. Chổi hoặc thanh gạt loại các vít nằm sai tư thế về lại phễu; khe ray phải phù hợp đường kính thân, đầu và long đền.

4. Bộ tách vít

Bộ tách, còn gọi là escapement, lấy từng vít khỏi hàng chờ và đưa đến vị trí nhận. Đây là bộ phận quyết định khoảng cách giữa các vít và khả năng cấp đúng một chiếc trong mỗi chu kỳ. Với hệ thống đa đầu, có thể cần nhiều bộ tách hoặc bộ phân phối chuyên dụng.

5. Cảm biến trạng thái

Cảm biến có thể phát hiện vít tại điểm chờ, mức vật tư, trạng thái bộ tách hoặc tình huống quá tải. Không phải máy cấp ốc vít tự động nào cũng có cùng chức năng; danh sách cảm biến và tín hiệu đầu ra cần được xác nhận theo model.

6. Đường truyền hoặc đầu lấy vít

Đường truyền của máy cấp ốc vít tự động thay đổi theo cấu hình: đầu bit lấy tại vị trí chờ, vít đi qua ống đến súng hoặc robot nhận vít bằng từ tính, hút chân không hay cơ cấu kẹp.

7. Bộ điều khiển và giao tiếp

Bộ điều khiển quản lý rung, tách vít, cảm biến và chu kỳ cấp. Một số cấu hình có I/O để trao đổi Ready, Run, thiếu vít hoặc báo lỗi với PLC. Kết nối MES hoặc cơ sở dữ liệu không phải tính năng mặc định; thường cần gateway, controller và phần mềm bổ sung.

Nguyên lý hoạt động của máy cấp ốc vít tự động

Bước 1: Nạp vít vào phễu

Người vận hành hoặc phễu phụ đưa vít vào máy cấp ốc vít tự động. Mức nạp phải nằm trong giới hạn đã thử nghiệm để cơ cấu sắp xếp không bị quá tải; sản xuất dài ca có thể cần cảm biến mức hoặc phễu dự trữ.

Bước 2: Sắp xếp và loại hướng sai

Máy cấp ốc vít tự động tạo chuyển động rung, quay hoặc nâng bậc để đưa vít lên ray. Các vít đúng tư thế tiếp tục di chuyển, còn vít lật hoặc chồng lên nhau bị gạt về phễu và đi qua chu trình lần nữa.

Bước 3: Tạo hàng chờ

Vít đúng hướng xếp thành một hàng trên ray. Cảm biến có thể giảm hoặc dừng cơ cấu cấp khi hàng chờ đã đủ, giúp hạn chế rung không cần thiết và tránh dồn vít quá mức tại điểm tách.

Bước 4: Tách một vít cho mỗi chu kỳ

Bộ escapement giữ hàng vít phía sau và giải phóng một vít. Tín hiệu xác nhận cho biết vít đã ở vị trí lấy hoặc đã được đưa vào ống. Chu kỳ chỉ nên tiếp tục khi điều kiện an toàn và trạng thái cần thiết đã thỏa mãn.

Bước 5: Chuyển vít đến trạm siết

Vít được lấy trực tiếp, thổi qua ống hoặc gắp bằng robot. Sau khi vít rời điểm cấp, máy cấp ốc vít tự động chuẩn bị chiếc tiếp theo. Nhịp cấp phải nhanh hơn hoặc bằng takt time yêu cầu nhưng vẫn bảo đảm khả năng phục hồi khi xảy ra bất thường.

5 loại máy cấp ốc vít tự động phổ biến

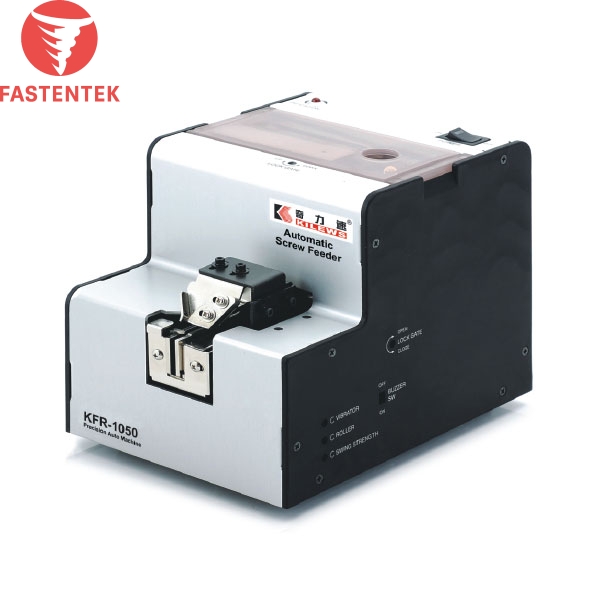

Máy trình vít để bàn

Máy cấp ốc vít tự động dạng để bàn đưa vít đến một điểm chờ để đầu bit lấy trực tiếp. Cấu hình nhỏ gọn, không cần ống truyền và phù hợp với bàn thao tác thủ công hoặc bán tự động.

Doanh nghiệp có thể tham khảo các dòng máy cấp vít tự động để so sánh kích thước vít, phương pháp lấy vít và khả năng thay ray.

Máy cấp vít dạng rung

Máy cấp ốc vít tự động dạng rung dùng phễu và ray tạo chuyển động có kiểm soát để sắp xếp vít. Cần hiệu chỉnh phù hợp để hạn chế tiếng ồn, mài mòn hoặc ảnh hưởng lớp phủ.

Máy cấp vít dạng quay hoặc đĩa

Đĩa quay đưa vít đến vị trí tách, giảm phụ thuộc vào mâm rung trong một số ứng dụng. Máy cấp ốc vít tự động dạng này phù hợp với những vít có hình học và bề mặt tương thích với cơ cấu quay.

Máy cấp vít thổi khí

Sau khi tách, khí nén truyền vít qua ống đến đầu súng hoặc module siết. Giải pháp giảm bước lấy vít tại ray nhưng yêu cầu tỷ lệ chiều dài/đường kính phù hợp. Áp suất, bán kính uốn, chiều dài ống và dầu bám phải được kiểm tra.

Bộ cấp cho robot và hệ thống tự động

Máy cấp ốc vít tự động cho robot cung cấp vít tại điểm pick-up hoặc truyền đến đầu siết trên máy XYZ và trạm đa trục. Tín hiệu I/O, buffer, logic lỗi và thời gian phục hồi phải được thống nhất với PLC.

Loại vít nào phù hợp với máy cấp ốc vít tự động?

Không phải mọi loại vít đều cấp tự động ổn định bằng cùng một cơ cấu. Vít có đầu rõ ràng và trọng tâm phù hợp thường dễ định hướng hơn. Vít quá ngắn, đầu nhỏ hơn thân, có long đền lớn, nhiều dầu hoặc hình học mất cân đối cần thử nghiệm riêng.

Hướng dẫn lựa chọn bộ cấp vít của DEPRAG nhấn mạnh cả tiêu chí hình học và chất lượng vít. Điều này cho thấy việc chỉ cung cấp đường kính ren là chưa đủ để thiết kế máy cấp ốc vít tự động.

Đặc điểm vít	Ảnh hưởng đến cấp liệu	Thông tin cần cung cấp
Đường kính và chiều dài	Quyết định khe ray, bộ tách và khả năng truyền ống	Bản vẽ và mẫu thật
Hình dạng đầu	Ảnh hưởng khả năng treo, giữ và định hướng	Đường kính, chiều cao, loại rãnh
Long đền	Có thể làm thay đổi trọng tâm hoặc gây chồng vít	Long đền rời hay gắn liền
Vật liệu	Quyết định dùng từ tính hay hút chân không	Thép, inox, nhựa hoặc hợp kim
Lớp phủ và dầu	Thay đổi ma sát, độ bám và bụi	Mẫu từ nhiều lô
Dung sai	Ảnh hưởng độ ổn định của ray và đầu tách	Giới hạn kích thước thực tế

Ứng dụng máy cấp ốc vít tự động trong sản xuất

Điện tử và thiết bị CNTT

Router, camera, module điện tử, vỏ thiết bị và bo mạch sử dụng nhiều vít nhỏ. Hệ thống cần kiểm soát khe ray, mạt kim loại, ESD và phương pháp giữ vít. Với vít inox không từ tính, đầu hút chân không có thể phù hợp hơn nam châm.

Thiết bị gia dụng

Quạt, máy lọc nước, thiết bị bếp và đồ điện gia dụng có nhiều công đoạn lắp vỏ, module và phụ kiện. Máy cấp ốc vít tự động có thể kết hợp dụng cụ cầm tay khi góc siết linh hoạt hoặc máy XYZ khi vị trí vít cố định.

Cơ khí chính xác

Cụm kim loại thường dùng vít dài hơn, có dầu và yêu cầu độ bền đầu siết cao. Nhà máy cần đánh giá ảnh hưởng của dầu lên ray và ống truyền, đồng thời tách dữ liệu cấp vít khỏi dữ liệu torque của mối ghép.

Ô tô và xe máy

Module điện, nội thất, bảng điều khiển và cụm phụ trợ có thể sử dụng feeder trong trạm robot hoặc băng tải. Các dự án này thường yêu cầu I/O rõ ràng, quản lý model và khả năng truy xuất kết quả siết.

Thiết bị y tế

Thiết bị cần đánh giá vệ sinh, vật liệu tiếp xúc, tài liệu và xác nhận quy trình. Máy cấp ốc vít tự động chỉ là một phần của trạm; tiêu chuẩn áp dụng phụ thuộc sản phẩm, môi trường sản xuất và hệ thống chất lượng của doanh nghiệp.

Nhựa, đồ chơi và phụ kiện nội thất

Sản lượng lớn và nhiều chi tiết nhựa tạo nhu cầu cấp vít liên tục. Cần kiểm soát lực siết bằng dụng cụ phù hợp để tránh hỏng ren nhựa; feeder không tự bảo đảm lực hoặc chất lượng mối ghép.

Xem thêm các mô hình ứng dụng máy cấp vít trong sản xuất để lựa chọn giữa bàn thao tác, thổi khí, XYZ, đa trục và robot.

Lợi ích và KPI khi sử dụng máy cấp ốc vít tự động

Giảm thời gian nhặt và định hướng vít

Vít được đưa đến vị trí xác định nên người vận hành giảm bước tìm, cầm và xoay vít. Mức cải thiện phải được đo bằng time study trên nhiều chu kỳ, bao gồm thời gian nạp thêm vật tư và xử lý bất thường.

Ổn định nguồn cấp cho trạm siết

Máy cấp ốc vít tự động tạo hàng chờ và tách từng vít, giúp trạm phía sau nhận vật tư theo nhịp dự kiến. Hiệu quả giảm nếu vít sai dung sai, ray bẩn hoặc công suất feeder không đáp ứng takt time.

Hạn chế rơi, lẫn và cấp sai tư thế

Vật tư nằm trong phễu và ray thay vì phân tán trên bàn. Tuy nhiên, hệ thống không loại bỏ hoàn toàn lỗi; vít cong, ba via, đầu biến dạng hoặc dị vật vẫn cần được kiểm soát từ đầu vào.

Hỗ trợ công thái học

Giảm thao tác nhặt vít nhỏ lặp lại có thể giúp bố trí công việc hợp lý hơn. Nhà máy vẫn phải đánh giá chiều cao bàn, tầm với, balancer, tiếng ồn, rung và tư thế cổ tay của toàn bộ trạm.

KPI nên theo dõi

• Thời gian cấp một vít và thời gian chu kỳ sản phẩm.
• Tỷ lệ cấp thành công trên tổng số chu kỳ.
• Số lần kẹt, thiếu hoặc cấp sai tư thế.
• Thời gian phục hồi trung bình sau lỗi.
• Lượng vít rơi, lẫn hoặc phải loại bỏ.
• Thời gian đổi model và vệ sinh.
• Chi phí phụ tùng, khí nén và bảo trì.

Những KPI trên giúp doanh nghiệp đánh giá máy cấp ốc vít tự động bằng dữ liệu thay vì chỉ dựa vào tốc độ chạy thử trong điều kiện lý tưởng.

7 tiêu chí chọn máy cấp ốc vít tự động chuẩn

1. Xác nhận đầy đủ hình học vít

Cung cấp bản vẽ và mẫu thật với đường kính, chiều dài, đầu vít, bước ren, long đền, vật liệu và lớp phủ. Mẫu nên lấy từ nhiều lô để phản ánh dung sai thực tế.

2. Xác định takt time

Công suất feeder phải đáp ứng nhịp sản xuất và có dự phòng hợp lý. Không cần chọn tốc độ cao nhất nếu thiết bị phía sau chậm hơn hoặc chất lượng cấp giảm ở tốc độ đó.

3. Chọn phương pháp nhận vít

Đầu bit lấy tại ray phù hợp bàn thao tác; thổi khí phù hợp vít có hình học tương thích; hút chân không hữu ích với vít không từ tính; robot pick-and-place phù hợp khi cần tích hợp linh hoạt.

4. Đánh giá số lượng model

Nếu sử dụng nhiều loại vít, cần xác định có thể chỉnh ray hay phải thay bộ chuyển đổi. Một số dòng cho phép thay ray để xử lý nhiều kích thước, nhưng không có nghĩa mọi vít đều dùng chung cấu hình.

5. Kiểm tra giao tiếp điều khiển

Máy cấp ốc vít tự động tích hợp dây chuyền cần danh sách I/O rõ ràng. Hãy xác nhận tín hiệu Ready, Start, Complete, thiếu vít, báo kẹt, reset và logic dừng an toàn.

6. Xác nhận bảo trì và phụ tùng

Ray, chổi gạt, đầu tách, cảm biến và ống dẫn là các bộ phận cần vệ sinh hoặc thay thế. Nhà cung cấp phải cung cấp lịch bảo trì, mã phụ tùng và thời gian hỗ trợ.

7. Thử nghiệm trước khi mua

Chạy thử bằng vít và sản phẩm thật trong số chu kỳ đủ lớn. Không chỉ thử vít đẹp đã chọn lọc; cần đưa vào mẫu đại diện cho điều kiện dầu bám và dung sai thực tế của nhà máy.

Doanh nghiệp nên đối chiếu các cấu hình máy cấp vít tự động và thống nhất tiêu chí thử nghiệm trước khi đặt hàng.

Quy trình thử và nghiệm thu máy cấp ốc vít tự động

1. Khóa danh sách mã vít, bản vẽ và lô mẫu thử.
2. Xác nhận phương pháp nạp, sắp xếp, tách và nhận vít.
3. Chạy ở tốc độ mục tiêu trong số chu kỳ đã thỏa thuận.
4. Ghi nhận kẹt, cấp đôi, sai hướng, rơi vít và thời gian phục hồi.
5. Kiểm tra tình trạng bề mặt vít sau khi đi qua hệ thống.
6. Thử tình huống cạn vít, mất khí, mất tín hiệu và dừng khẩn cấp.
7. Đo thời gian đổi model, vệ sinh và khởi động lại.
8. Lập biên bản với ngưỡng đạt/không đạt cho từng KPI.

Tiêu chí nghiệm thu nên bao gồm cả khả năng phục hồi. Một máy cấp ốc vít tự động có thể vận hành nhanh trong điều kiện bình thường nhưng vẫn gây downtime lớn nếu quy trình xử lý kẹt phức tạp.

Lỗi thường gặp và cách bảo trì

Kẹt tại ray

Nguyên nhân có thể là vít sai dung sai, ba via, dầu bám, khe ray không đúng hoặc bụi tích tụ. Cần dừng máy an toàn, lấy vật cản theo hướng dẫn và kiểm tra lô vít trước khi chỉnh cơ khí.

Vít lên sai tư thế

Kiểm tra độ rung, chổi gạt, góc ray và mức vít trong phễu. Không tăng rung tùy ý vì có thể làm vít chồng lên nhau, tăng tiếng ồn hoặc làm hỏng lớp phủ.

Vít không đi qua ống

Kiểm tra áp suất, rò khí, bán kính uốn, chiều dài ống và tỷ lệ hình học của vít. Vít quá ngắn hoặc long đền lớn có thể không phù hợp với phương pháp thổi.

Cảm biến báo sai

Vệ sinh bề mặt cảm biến, kiểm tra gá lắp, dây tín hiệu và điều kiện ánh sáng nếu có. Chỉ thay đổi ngưỡng sau khi xác định đúng nguyên nhân.

Lịch bảo trì đề xuất

Vệ sinh phễu và ray theo mức bụi/dầu, kiểm tra chổi gạt và đầu tách, siết lại gá cơ khí, kiểm tra ống khí và ghi lịch sử lỗi. Khi thay nguồn vít hoặc lớp phủ, nên xác nhận lại máy cấp ốc vít tự động.

Cách tính hiệu quả đầu tư

Trước khi triển khai, hãy đo thời gian nhặt vít, chu kỳ sản phẩm, nhân lực, tỷ lệ rơi/lẫn, số lần dừng và chi phí xử lý lỗi. Sau chạy thử, thu lại dữ liệu trong điều kiện sản xuất tương đương.

Lợi ích ròng mỗi tháng có thể ước tính từ chi phí lao động tiết kiệm, chi phí lỗi tránh được và giá trị sản lượng tăng thêm, sau đó trừ điện/khí, bảo trì và phụ tùng. Thời gian hoàn vốn bằng tổng đầu tư chia cho lợi ích ròng bình quân.

Máy cấp ốc vít tự động chỉ đáng đầu tư khi giải quyết đúng điểm nghẽn và tổng lợi ích lớn hơn chi phí sở hữu. Không nên áp dụng một mốc ROI chung cho mọi nhà máy.

Tham khảo bài lợi ích máy cấp vít trong sản xuất để xây dựng bộ KPI trước–sau phù hợp.

FASTENTEK cung cấp giải pháp theo vít và sản phẩm thực tế

FASTENTEK tiếp nhận mẫu vít, sản phẩm, takt time, sản lượng, số model và yêu cầu kết nối để đề xuất cấu hình. Mỗi dự án cần được thử bằng vật tư đại diện thay vì chỉ lựa chọn từ thông số danh nghĩa.

1. Khảo sát thao tác và xác định điểm nghẽn hiện tại.
2. Phân tích vít, phương pháp cấp và vị trí nhận vít.
3. Đề xuất feeder, ray, escapement, cảm biến và layout.
4. Chạy thử tốc độ, tỷ lệ cấp thành công và tình huống lỗi.
5. Đào tạo vận hành, đổi model, vệ sinh và bảo trì.

Doanh nghiệp có thể xem danh mục máy cấp vít tự động của FASTENTEK trước khi gửi mẫu thử và yêu cầu kỹ thuật.

Câu hỏi thường gặp về máy cấp ốc vít tự động

Máy có kiểm soát lực siết không?

Không trực tiếp. Feeder cấp vít; torque, góc quay và kết quả OK/NG do dụng cụ hoặc controller siết kiểm soát.

Một máy có dùng được cho nhiều kích thước vít không?

Có thể nếu model hỗ trợ thay ray hoặc bộ chuyển đổi phù hợp. Các vít khác biệt lớn vẫn có thể cần bộ cấp riêng.

Vít có long đền cấp tự động được không?

Có thể, nhưng phải thử nghiệm hình học, trọng tâm và khả năng chồng vít. Long đền lớn hoặc lỏng có thể cần cơ cấu tách chuyên dụng.

Vít inox không từ tính được giữ bằng cách nào?

Có thể dùng hút chân không hoặc cơ cấu kẹp thay vì nam châm, tùy kích thước vít và thiết kế đầu siết.

Cần gửi gì để được tư vấn?

Nên gửi bản vẽ, mẫu vít từ nhiều lô, sản phẩm, số vít mỗi sản phẩm, takt time, sản lượng, số model, thiết bị siết và yêu cầu I/O.

Kết luận

Máy cấp ốc vít tự động giúp sắp xếp, tách và cung cấp vít theo một nhịp ổn định, qua đó giảm thao tác thủ công và tạo nền tảng cho trạm siết tự động. Hiệu quả phụ thuộc sự phù hợp giữa vít, ray, bộ tách, phương pháp truyền, dụng cụ siết và takt time.

Doanh nghiệp nên thử bằng mẫu thật, đo KPI trong số chu kỳ đủ lớn và thống nhất cách xử lý lỗi trước khi nghiệm thu. FASTENTEK sẵn sàng hỗ trợ đánh giá vật tư, đề xuất cấu hình và chạy thử theo điều kiện sản xuất cụ thể.
