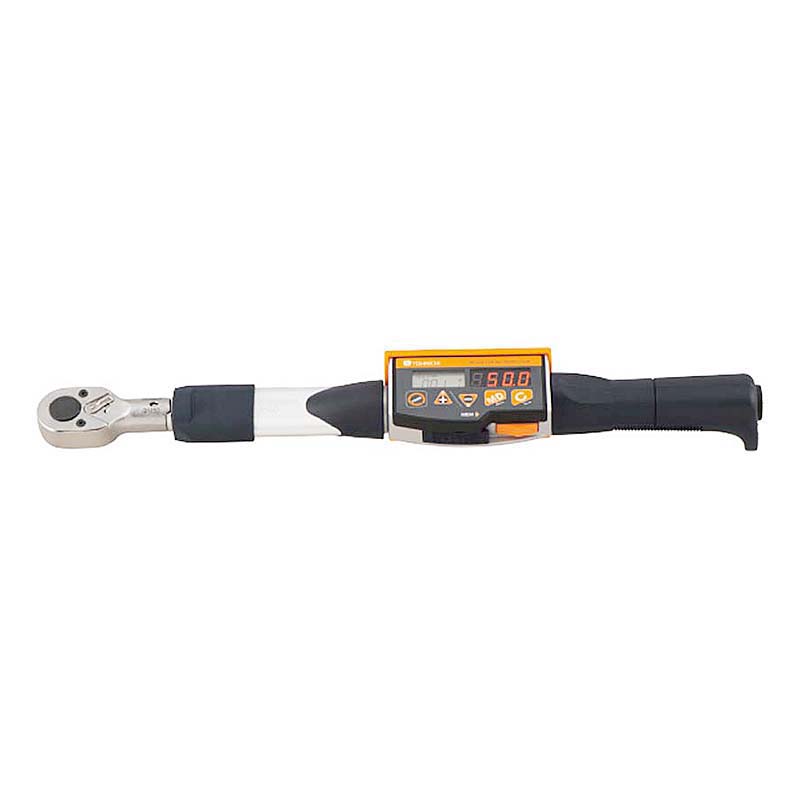

CTB2-G là dòng cờ lê lực điện tử chuyên dụng của Tohnichi, được thiết kế để kiểm tra lực siết ban đầu bằng phương pháp T-point độc quyền (đang được cấp bằng sáng chế). Sản phẩm lý tưởng cho các yêu cầu kiểm tra lực siết lại với độ chính xác cao, phù hợp trong sản xuất ô tô, cơ khí chính xác và các ngành công nghiệp nặng.
Tính Năng Nổi Bật
-
Thuật toán đo lực T-point: Phát hiện chính xác lực siết ban đầu bằng cảm biến và phần mềm thông minh.
-
Cảm biến con quay hồi chuyển (Gyro Sensor): Đèn LED chỉ dẫn giúp người dùng dừng đúng thời điểm phát hiện chuyển động, đảm bảo kết quả đồng nhất.
-
Bộ nhớ trong: Lưu trữ đến 999 kết quả lực siết cùng thời gian và ngày giờ.
-
Kết nối RS232C: Dễ dàng xuất dữ liệu lực siết sang PC.
-
Đầu siết hoán đổi đa dạng: Tương thích nhiều loại đầu như Ratchet (QH), Open End, Ring Head, Direct Head, giúp phù hợp với đa dạng ứng dụng.
-
Chứng nhận ISO 6789 Type I Class C: Phù hợp tiêu chuẩn quốc tế, sử dụng được tại thị trường EU.
-
Tùy chọn Bluetooth®: Với phiên bản CTB2-G-BT và CTB2-BT để truyền dữ liệu không dây.
-
Tương thích phần mềm TDMS: Quản lý và phân tích dữ liệu kiểm tra lực siết chuyên nghiệp.
Bảng Thông Số Kỹ Thuật
| Model | Dải lực [N·m] | Độ phân giải [N·m] | Chiều dài tổng [mm] | Trọng lượng [kg] | Loại đầu |
|---|---|---|---|---|---|
| CTB10N2X8D-G | 2–10 | 0.01 | 212 | 0.46 | 8D |
| CTB20N2X10D-G | 4–20 | 0.02 | 214 | 0.47 | 10D |
| CTB50N2X12D-G | 10–50 | 0.05 | 282 | 0.58 | 12D |
| CTB100N2X15D-G | 20–100 | 0.1 | 384 | 0.63 | 15D |
| CTB200N2X19D-G | 40–200 | 0.2 | 475 | 0.78 | 19D |
| CTB360N2X22D-G | 72–360 | 0.4 | 713 | 1.13 | 22D |
| CTB500N2X22D-G | 100–500 | 0.5 | 949 | 4.00 | 22D |
| CTB850N2X32D-G | 170–850 | 1.0 | 1387 | 5.14 | 32D |
Thông Số Chung
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Độ chính xác lực | ±1% |
| Hiển thị | LED 7 đoạn 4 dòng (10mm), LCD 14 đoạn 6 dòng (7mm) |
| Bộ nhớ | 999 kết quả (M-2 mode: 99 data) |
| Giao tiếp | RS232C (2400–19200 bps), USB Serial Output |
| Pin | Pin sạc Ni-MH |
| Thời gian sử dụng liên tục | ~20 giờ (sạc nhanh 8 giờ dùng trong 1 giờ) |
| Thời gian sạc đầy | ~3.5 giờ |
| Nhiệt độ hoạt động | 0–40°C (không ngưng tụ) |
| Chức năng cơ bản | Peak Hold, Auto Memory & Resetting, Judgment OK/NG, Auto Zero, Buzzer báo siết hoàn tất, Auto Power-off, Đồng hồ |
| Phụ kiện chuẩn | Pin sạc (BP-5), đầu Ratchet QH, bộ sạc nhanh (BC-3-G) |
Ứng Dụng
-
Kiểm tra lực siết lại cho bulong trong sản xuất ô tô, cơ khí chính xác.
-
Đánh giá chất lượng siết của sản phẩm sau quá trình lắp ráp.
-
Phân tích lịch sử siết để phục vụ cải tiến sản phẩm và quy trình sản xuất.
