Ứng dụng máy bắn vít tự động trong sản xuất

Máy bắn vít tự động giúp doanh nghiệp rút ngắn thời gian lắp ráp, kiểm soát lực siết đồng đều và giảm lỗi do thao tác thủ công. Thiết bị đặc biệt phù hợp với dây chuyền điện tử, ô tô – xe máy, đồ gia dụng, cơ khí chính xác và thiết bị y tế có sản lượng lớn hoặc yêu cầu truy xuất chất lượng. Tuy nhiên, hiệu quả đầu tư phụ thuộc vào loại vít, kết cấu sản phẩm, sản lượng, thời gian chu kỳ và mức độ tích hợp của từng nhà máy.

Trong bài viết này, Fastentek phân tích cách thiết bị hoạt động, các ứng dụng phổ biến, lợi ích thực tế và tiêu chí lựa chọn cấu hình phù hợp cho dây chuyền sản xuất.

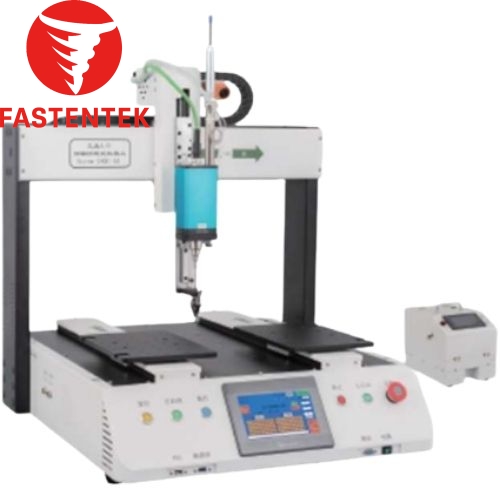

Máy bắn vít tự động là gì?

Máy bắn vít tự động là hệ thống thực hiện một phần hoặc toàn bộ chu trình cấp vít, định vị, đưa đầu siết đến vị trí và siết vít theo thông số đã cài đặt. Tùy yêu cầu sản xuất, thiết bị có thể ở dạng cầm tay có bộ cấp vít, máy để bàn theo tọa độ, máy đa trục hoặc robot siết vít tích hợp vào dây chuyền.

Khác với phương pháp bắt vít thủ công, hệ thống có thể kiểm soát mô-men xoắn, góc quay, độ sâu hoặc số vòng siết tùy loại bộ điều khiển. Theo tiêu chuẩn ISO 6789 về kiểm định và hiệu chuẩn công cụ siết mô-men xoắn, thiết bị siết servo thường đạt sai số ± 3–5% trong khi tô vít khí nén truyền thống có sai số ± 10–15%. Dữ liệu OK/NG cũng có thể được ghi nhận để cảnh báo vít thiếu, vít siết chưa đạt hoặc sai trình tự. Nhờ đó, doanh nghiệp không chỉ tăng tốc độ thao tác mà còn chuẩn hóa chất lượng giữa các ca làm việc.

Một hệ thống thường gồm các bộ phận chính:

• Bộ chứa và cấp vít, có nhiệm vụ sắp xếp vít đúng chiều.
• Cơ cấu dẫn vít bằng ray, ống thổi hoặc đầu hút chân không.
• Tô vít điện, khí nén hoặc servo theo yêu cầu lực siết.
• Cơ cấu chuyển động, đồ gá và cảm biến xác nhận vị trí.
• Bộ điều khiển để cài đặt chương trình, theo dõi trạng thái và báo lỗi.

Vì sao dây chuyền cần tự động hóa công đoạn siết vít?

Khi sản lượng tăng, thao tác nhặt vít, đặt vít và siết bằng tay dễ trở thành điểm nghẽn. Người vận hành có thể mất thời gian lấy từng con vít, căn đầu vít và kiểm tra lại sau khi siết. Sự mệt mỏi hoặc khác biệt tay nghề còn làm tăng nguy cơ lệch vít, trượt ren, bỏ sót vị trí và lực siết không đồng đều.

Theo tài liệu kỹ thuật của các nhà sản xuất công cụ công nghiệp lớn như Atlas Copco và Bosch Rexroth, một thợ lành nghề dùng tô vít cầm tay chỉ đạt trung bình 10–20 vít/phút trong điều kiện thao tác lặp lại. Trong khi đó, giải pháp siết vít tự động của Fastentek cho phép đạt 30–60 vít/phút với chất lượng đồng đều giữa các sản phẩm. Tốc độ thực tế vẫn phụ thuộc vào kích thước vít, số vị trí siết, khoảng cách di chuyển, cách cấp vít, vật liệu và yêu cầu kiểm tra chất lượng.

Hệ thống siết vít tự động giải quyết bài toán này bằng một chu trình lặp lại có kiểm soát. Vít được cấp liên tục đến đầu siết, chương trình xác định vị trí cần thao tác và bộ điều khiển giám sát kết quả. Khi phát hiện thông số ngoài giới hạn, thiết bị có thể dừng, phát cảnh báo hoặc đánh dấu sản phẩm NG thay vì để lỗi tiếp tục đi qua dây chuyền.

Lợi ích khi ứng dụng thiết bị siết vít tự động

Tăng năng suất lắp ráp

Chu trình cấp và siết diễn ra liên tục giúp giảm thời gian nhặt, đặt và căn vít. Với sản phẩm có nhiều vị trí siết lặp lại, hệ thống có thể rút ngắn thời gian chu kỳ và tạo sản lượng ổn định hơn giữa các ca. Doanh nghiệp cũng dễ xác định công suất thực tế để cân bằng với các công đoạn trước và sau.

Kiểm soát chất lượng đồng đều

Thông số lực siết được cài đặt theo yêu cầu của sản phẩm, hạn chế tình trạng quá lực làm hỏng ren hoặc thiếu lực khiến liên kết bị lỏng. Theo tiêu chuẩn VDI 2230 về thiết kế liên kết ren, dải mô-men xoắn phổ biến với vít M2–M4 là 0.05–1.5 Nm; với vít M5–M6 khoảng 1.5–6 Nm; với vít M8 trở lên có thể lên đến 20–40 Nm.

Tùy cấu hình, thiết bị còn có thể kiểm tra mô-men, góc quay, chiều cao vít và số lượng vít đã hoàn thành. Đây là nền tảng để kiểm soát chất lượng theo dữ liệu thay vì chỉ dựa vào cảm nhận của người thao tác.

Giảm lỗi và chi phí làm lại

Đồ gá, cảm biến và chương trình định vị giúp đầu siết tiếp cận đúng vị trí. Khi kết quả không đạt, hệ thống phát hiện sớm để nhân viên xử lý ngay tại công đoạn.

Việc ngăn lỗi đi sang bước tiếp theo giúp giảm thời gian tháo lắp, sửa chữa, kiểm tra lại và nguy cơ phát sinh bảo hành. Nhiều nhà máy điện tử tại Việt Nam ghi nhận tỷ lệ lỗi siết vít giảm rõ rệt sau khi chuyển từ tô vít thủ công sang giải pháp có cảm biến mô-men và cảnh báo OK/NG.

Tối ưu nhân lực và điều kiện làm việc

Thiết bị đảm nhận thao tác lặp lại với tần suất cao, nhờ đó người lao động có thể tập trung vào cấp phôi, giám sát, kiểm tra và xử lý tình huống.

Việc giảm động tác cầm tô vít, nhặt vít và giữ tư thế cố định trong thời gian dài cũng hỗ trợ cải thiện công thái học tại trạm lắp ráp — yếu tố được nhấn mạnh trong tiêu chuẩn ISO 11228 về ergonomics cho thao tác lặp lại.

Hỗ trợ truy xuất dữ liệu

Với bộ điều khiển phù hợp, kết quả siết có thể gắn với mã sản phẩm, thời gian thao tác hoặc chương trình đã sử dụng.

Hệ thống cũng có thể trao đổi tín hiệu với PLC, băng tải, robot hoặc phần mềm quản lý sản xuất. Khả năng kết nối MES/ERP cần được khảo sát theo giao thức và hạ tầng hiện hữu của nhà máy.

Các ngành ứng dụng phổ biến

Máy bắn vít tự động trong ngành điện tử và công nghệ cao

Bảng mạch, bộ nguồn, điện thoại, máy tính và linh kiện điện tử thường sử dụng vít nhỏ, vị trí siết dày và vật liệu nhạy cảm.

Thiết bị siết tự động giúp kiểm soát lực siết theo từng chương trình, giảm nguy cơ nứt vỏ nhựa, hỏng ren hoặc tác động lên linh kiện. Cấu hình đầu hút chân không hoặc cơ cấu chống tĩnh điện có thể được xem xét cho chi tiết nhỏ và môi trường ESD.

Ô tô và xe máy

Trong lắp ráp cụm đèn, bảng điều khiển, chi tiết nội thất, hệ thống điện hoặc các module phụ trợ, yêu cầu về trình tự và khả năng truy xuất thường rất quan trọng.

Hệ thống có thể quản lý số lần siết, chương trình lực và tín hiệu OK/NG, góp phần duy trì sự đồng nhất giữa các sản phẩm.

Thiết bị gia dụng và hàng tiêu dùng

Quạt điện, máy lọc không khí, máy lọc nước, thiết bị bếp và đồ điện gia dụng thường có sản lượng lớn, nhiều vị trí vít lặp lại.

Việc sử dụng giải pháp tự động giúp ổn định thời gian chu kỳ, hạn chế bỏ sót vít và giảm phụ thuộc vào tốc độ của từng công nhân.

Cơ khí chính xác và thiết bị văn phòng

Máy in, máy photocopy, khóa điện tử, thiết bị đo và các cụm cơ khí nhỏ cần độ ổn định ở từng liên kết.

Hệ thống siết theo tọa độ phù hợp với sản phẩm có vị trí vít cố định; trong khi robot phù hợp hơn khi bề mặt hoặc góc tiếp cận phức tạp.

Thiết bị y tế

Với thiết bị y tế và sản phẩm có yêu cầu kiểm soát nghiêm ngặt, thiết bị hỗ trợ chuẩn hóa thao tác và lưu kết quả siết theo yêu cầu ISO 13485.

Cấu hình cuối cùng vẫn phải đáp ứng quy trình thẩm định, tiêu chuẩn chất lượng và yêu cầu vệ sinh riêng của từng nhà máy.

Nên chọn cấu hình nào cho dây chuyền?

Không có một loại máy phù hợp cho mọi sản phẩm. Doanh nghiệp nên chọn cấu hình dựa trên mẫu thực tế và mục tiêu sản xuất.

Việc phân loại thiết bị theo cách vận hành giúp đội kỹ thuật thu hẹp phương án ngay từ đầu:

Nếu sản phẩm có hai nhóm vít hoặc hai hướng thao tác khác nhau, doanh nghiệp có thể tham khảo máy bắn vít 2 đầu. Với sản phẩm nhỏ và tọa độ ổn định, dòng máy để bàn thường là phương án dễ chuẩn hóa trạm làm việc.

7 tiêu chí cần khảo sát trước khi đầu tư

Trước khi quyết định đầu tư, doanh nghiệp có thể xem chi tiết thông số kỹ thuật máy bắn vít tự động để nắm rõ các dữ liệu cần chuẩn bị. Để lựa chọn giải pháp đúng nhu cầu, doanh nghiệp nên cung cấp đầy đủ dữ liệu kỹ thuật ngay từ bước tư vấn:

1. Thông số vít: đường kính, chiều dài, loại đầu, vật liệu và lớp phủ.
2. Đặc điểm sản phẩm: vật liệu lỗ bắt vít, độ sâu, góc tiếp cận và khoảng cách giữa các vị trí.
3. Yêu cầu lực siết: mô-men mục tiêu, dung sai và tiêu chí xác định OK/NG.
4. Sản lượng: số sản phẩm mỗi giờ, số vít trên một sản phẩm và thời gian chu kỳ mong muốn.
5. Mức độ thay đổi mã hàng: số lượng model, tần suất đổi chuyền và yêu cầu thay đồ gá.
6. Dữ liệu cần lưu: mã sản phẩm, kết quả siết, lịch sử lỗi và giao thức kết nối.
7. Điều kiện nhà máy: nguồn điện, khí nén, không gian lắp đặt, ESD, độ sạch và an toàn vận hành.

Mẫu vít và mẫu sản phẩm nên được chạy thử trước khi chốt cấu hình. Kết quả thử nghiệm giúp xác nhận khả năng cấp vít, độ ổn định của đầu siết, thời gian chu kỳ và tỷ lệ đạt. Đây cũng là cơ sở đáng tin cậy hơn để tính hiệu quả đầu tư.

Cách tính hiệu quả đầu tư thực tế

Không nên áp dụng một mốc hoàn vốn cố định cho mọi nhà máy. Hiệu quả của giải pháp cần được tính từ dữ liệu hiện tại và kết quả chạy thử.

Doanh nghiệp có thể so sánh:

• Chi phí nhân công trực tiếp trước và sau tự động hóa.
• Sản lượng đạt được trong mỗi ca.
• Tỷ lệ lỗi, thời gian làm lại và chi phí phế phẩm.
• Thời gian dừng máy, bảo trì và thay đổi mã hàng.
• Chi phí thiết bị, đồ gá, tích hợp, đào tạo và linh kiện dự phòng.

Thời gian hoàn vốn tham khảo được tính bằng tổng chi phí đầu tư chia cho phần tiết kiệm ròng trung bình mỗi tháng. Cách tính này giúp doanh nghiệp nhìn rõ lợi ích tài chính thay vì chỉ dựa vào tốc độ danh nghĩa của máy. Với dây chuyền có tỷ lệ lỗi siết cao hoặc yêu cầu truy xuất chất lượng, thời gian hoàn vốn thường ngắn hơn nhờ tiết kiệm chi phí làm lại và bảo hành.

Quy trình triển khai máy bắn vít tự động

Một dự án máy bắn vít tự động hiệu quả thường bắt đầu bằng khảo sát sản phẩm và công đoạn hiện hữu. Sau khi xác định thông số vít, yêu cầu lực siết và thời gian chu kỳ, đơn vị cung cấp sẽ đề xuất phương án cấp vít, đầu siết, cơ cấu chuyển động và đồ gá.

Mẫu thử được dùng để kiểm chứng trước khi chế tạo hoặc tích hợp hoàn chỉnh.

Sau bước nghiệm thu, người vận hành cần được hướng dẫn cài đặt chương trình, xử lý lỗi cơ bản, vệ sinh đường cấp vít và kiểm tra các chi tiết hao mòn.

Doanh nghiệp cũng nên xây dựng lịch bảo trì định kỳ, quản lý mũi vít và dự phòng những linh kiện quan trọng để tránh gián đoạn sản xuất.

Fastentek tư vấn theo sản phẩm thực tế, hỗ trợ lựa chọn cấu hình, hướng dẫn vận hành, bảo trì và cung cấp linh kiện thay thế. Mục tiêu là đưa thiết bị vào dây chuyền với thông số rõ ràng, khả năng vận hành ổn định và phương án mở rộng phù hợp.

Câu hỏi thường gặp về máy bắn vít tự động

Kết luận

Máy bắn vít tự động không chỉ giúp tăng tốc lắp ráp mà còn tạo ra quy trình siết vít có thể kiểm soát, cảnh báo và truy xuất. Giá trị lớn nhất của thiết bị nằm ở khả năng ổn định chất lượng, giảm thao tác lặp lại và cung cấp dữ liệu để doanh nghiệp cải tiến dây chuyền.

Để chọn đúng cấu hình, doanh nghiệp cần bắt đầu từ mẫu vít, mẫu sản phẩm, lực siết và thời gian chu kỳ thực tế. Liên hệ Fastentek để được khảo sát hiện trạng, chạy thử mẫu và đề xuất phương án phù hợp thay vì lựa chọn thiết bị chỉ dựa trên thông số chung.
