Máy bắn vít 2 đầu tối ưu cho hiệu suất và chi phí sản xuất

Máy bắn vít 2 đầu là hệ thống sử dụng hai cụm siết để xử lý hai vị trí vít trong cùng một chu kỳ hoặc vận hành luân phiên theo chương trình. Thiết bị phù hợp nhất với sản phẩm có vị trí vít lặp lại, sản lượng ổn định và yêu cầu kiểm soát lực siết đồng đều. Khi được thiết kế đúng theo mẫu vít, sản phẩm và takt time thực tế, giải pháp này có thể rút ngắn chu kỳ, giảm thao tác thủ công và hạn chế sai lỗi ở công đoạn lắp ráp.

Tuy nhiên, “2 đầu” không phải lúc nào cũng có nghĩa là hai đầu cùng siết một lúc. Tùy sản phẩm, hệ thống có thể dùng hai trục đồng thời, hai đầu luân phiên hoặc hai dụng cụ với dải lực và đầu bit khác nhau. Doanh nghiệp cần xác định đúng cấu hình trước khi tính năng suất và ngân sách đầu tư.

Máy bắn vít 2 đầu là gì?

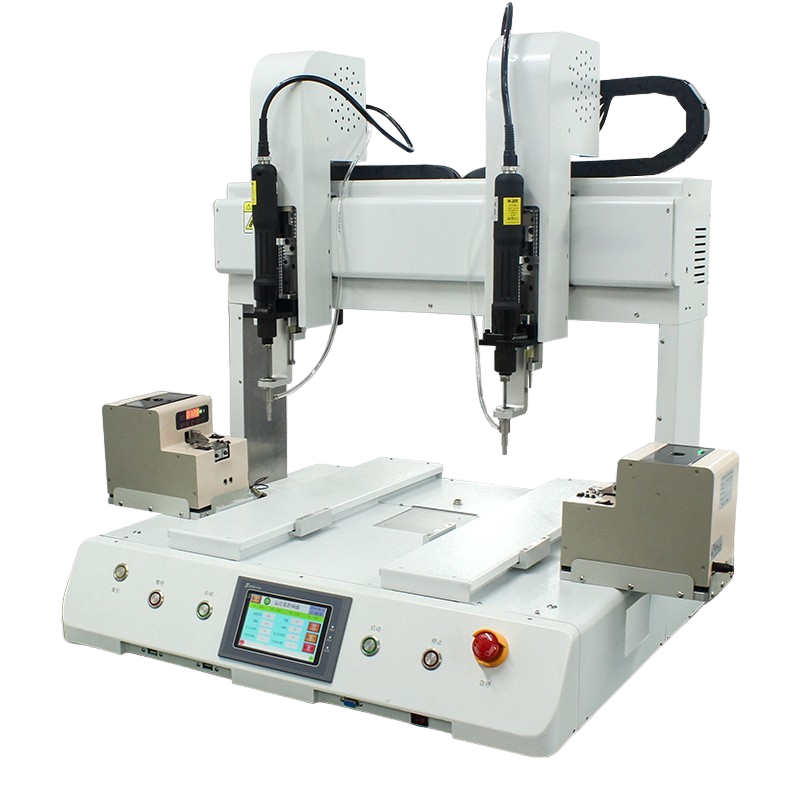

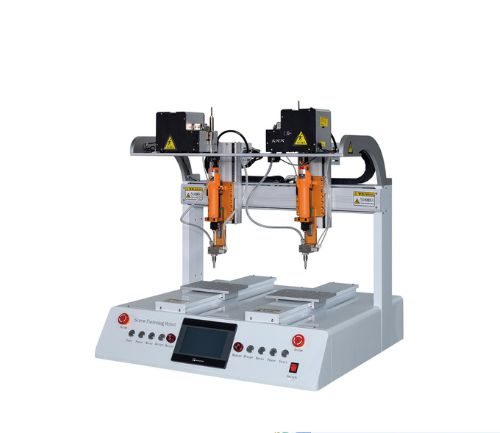

Máy bắn vít 2 đầu là thiết bị tích hợp hai cụm đầu siết, cơ cấu cấp vít, bộ điều khiển và đồ gá sản phẩm. Hai đầu siết được bố trí theo khoảng cách, góc tiếp cận và trình tự thao tác của chi tiết cần lắp ráp. Hệ thống có thể được thiết kế dạng để bàn, dạng trục tọa độ hoặc tích hợp vào dây chuyền tự động.

Khác với tua vít điện thông thường, thiết bị không chỉ tạo lực xoắn. Một cấu hình hoàn chỉnh còn phải giải quyết việc sắp xếp vít, cấp vít, định vị sản phẩm, kiểm soát chu kỳ và xác nhận trạng thái OK/NG theo yêu cầu. Đây là điểm doanh nghiệp nên kiểm tra khi so sánh với một máy bắn vít tự động tiêu chuẩn.

Hai kiểu vận hành phổ biến của máy bắn vít 2 đầu

• Siết đồng thời: hai đầu cùng đi xuống và siết hai vị trí trong một chu kỳ. Cấu hình này phù hợp khi hai điểm vít có cao độ, loại vít và yêu cầu lực tương đồng.
• Siết luân phiên: mỗi đầu thực hiện một vị trí hoặc một công đoạn riêng. Cấu hình này hữu ích khi sản phẩm dùng hai loại vít, hai đầu bit hoặc hai dải lực khác nhau.

Việc chọn sai nguyên lý có thể làm tăng độ phức tạp mà không tạo thêm năng suất. Vì vậy, mẫu sản phẩm và dữ liệu chu kỳ phải được đánh giá trước khi chốt cấu hình.

Cấu tạo quan trọng của máy bắn vít 2 đầu

Hai cụm đầu siết

Đầu siết tạo chuyển động quay và lực dọc trục để đưa vít vào mối ghép. Tùy yêu cầu, hệ thống có thể sử dụng dụng cụ điện, servo hoặc cơ cấu kiểm soát lực chuyên dụng. Hai đầu cần được căn chỉnh đồng tâm với vị trí vít và không gây ứng suất bất lợi lên sản phẩm.

Hệ thống cấp và tách vít

Vít được sắp xếp trong phễu, đi qua ray dẫn rồi được tách riêng trước khi chuyển đến đầu siết. Độ ổn định của bộ cấp phụ thuộc vào kích thước vít, tỷ lệ chiều dài/đường kính, hình dạng đầu, long đền, lớp phủ, dầu bám và dung sai lô vít. Đây thường là khu vực cần thử nghiệm kỹ nhất của Máy bắn vít 2 đầu.

Đồ gá và cơ cấu định vị

Jig phải giữ sản phẩm đúng vị trí, chống xoay và đảm bảo độ lặp lại giữa các chu kỳ. Nếu đồ gá không ổn định, hai đầu siết có thể lệch tâm dù tọa độ máy đã được cài đúng. Với chi tiết nhựa hoặc vỏ mỏng, lực kẹp cũng cần được tính toán để không làm biến dạng sản phẩm.

Bộ điều khiển và cảm biến

Bộ điều khiển quản lý trình tự, tốc độ, độ sâu và tiêu chí hoàn thành. Cảm biến có thể kiểm tra sự hiện diện của sản phẩm, vít tại đầu cấp, vị trí xi lanh hoặc trạng thái siết. Nếu nhà máy cần truy xuất, cấu hình có thể bổ sung dữ liệu torque, góc quay, thời gian và kết quả OK/NG.

Nguyên lý hoạt động của máy bắn vít 2 đầu

1. Người vận hành hoặc robot đặt sản phẩm vào jig.
2. Cảm biến xác nhận sản phẩm và điều kiện an toàn.
3. Bộ cấp chuẩn bị vít cho từng cụm đầu siết.
4. Hai đầu di chuyển đến vị trí theo chế độ đồng thời hoặc luân phiên.
5. Dụng cụ thực hiện chu kỳ siết theo thông số đã cài đặt.
6. Hệ thống xác nhận kết quả, nhả jig hoặc phát cảnh báo khi có lỗi.

Chu kỳ thực tế còn phụ thuộc thời gian nạp sản phẩm, hành trình đầu siết, tốc độ cấp vít và yêu cầu kiểm tra. Vì vậy, không nên chỉ so sánh tốc độ quay của dụng cụ khi đánh giá Máy bắn vít 2 đầu. Doanh nghiệp có thể tham khảo thêm ứng dụng máy bắn vít trong sản xuất để xác định đúng điểm nghẽn của dây chuyền.

Lợi ích thực tế của máy bắn vít 2 đầu đối với dây chuyền sản xuất

Rút ngắn thời gian chu kỳ

Khi hai điểm vít có thể xử lý trong cùng một lần gá, thiết bị giảm thời gian di chuyển giữa các vị trí và hạn chế thao tác lấy vít thủ công. Mức cải thiện phải được xác nhận bằng chạy thử với sản phẩm thật, thay vì áp dụng một tỷ lệ chung cho mọi nhà máy.

Ổn định chất lượng mối ghép

Máy bắn vít 2 đầu cho phép chuẩn hóa thông số của từng trục. Khi dụng cụ, đầu bit, vít và mối ghép được lựa chọn đúng, hệ thống hỗ trợ giảm các trường hợp siết thiếu lực, quá lực, trượt đầu hoặc bỏ sót vít. Độ chính xác cuối cùng vẫn phải được nghiệm thu theo tiêu chí chất lượng của sản phẩm.

Giảm phụ thuộc vào thao tác lặp lại

Người vận hành không phải liên tục nhặt, đặt và căn từng vít. Công việc được chuyển sang nạp sản phẩm, giám sát và xử lý ngoại lệ. Điều này giúp bố trí nhân lực hợp lý hơn và giảm biến động thao tác giữa các ca.

Hỗ trợ mở rộng công suất

Khi sản lượng tăng, một trạm hai đầu có thể là bước nâng cấp phù hợp trước khi doanh nghiệp chuyển sang hệ thống nhiều trục hoặc robot. Nếu sản phẩm có nhiều hơn hai vị trí cố định, nên so sánh với hệ thống bắn vít đa trục để tránh đầu tư thiếu hoặc dư công suất.

So sánh máy bắn vít 2 đầu với phương pháp khác

Máy bắn vít 2 đầu không mặc nhiên tốt hơn mọi phương án. Nếu vị trí vít thay đổi liên tục, sản lượng thấp hoặc sản phẩm có quá nhiều biến thể, cấu hình cầm tay hay một đầu lập trình có thể kinh tế hơn. Khi cần khảo sát các mức tự động hóa khác nhau, doanh nghiệp có thể xem danh mục máy bắn vít tự động.

Ứng dụng của máy bắn vít 2 đầu

• Điện tử: vỏ thiết bị, module, bo mạch và cụm linh kiện có hai điểm bắt vít lặp lại.
• Thiết bị gia dụng: quạt, thiết bị bếp, máy lọc nước, cụm công tắc và chi tiết nhựa.
• Ô tô, xe máy: cụm nội thất, module điện và chi tiết phụ trợ cần kiểm soát trình tự.
• Cơ khí chính xác: nắp, gá, cụm kim loại nhỏ và sản phẩm có yêu cầu lực siết xác định.
• Nội thất và thiết bị văn phòng: bản lề, phụ kiện, cụm nhựa hoặc kim loại sản xuất theo lô.

Khả năng ứng dụng không chỉ phụ thuộc ngành nghề mà phụ thuộc trực tiếp vào hình học sản phẩm. Một chi tiết có hai lỗ vít gần nhau nhưng chênh cao hoặc bị che khuất vẫn có thể cần cơ cấu tùy chỉnh. FASTENTEK khuyến nghị thử nghiệm bằng mẫu thật trước khi duyệt thiết kế.

Tiêu chí lựa chọn máy bắn vít 2 đầu

Thông số vít và mối ghép

Cần cung cấp bản vẽ hoặc mẫu vít, vật liệu chi tiết, chiều sâu lỗ, torque mục tiêu và tiêu chí OK/NG. Nếu có nhiều nhà cung cấp vít, nên lấy mẫu từ các lô khác nhau để đánh giá dung sai.

Khoảng cách và góc giữa hai vị trí

Khoảng cách tâm, cao độ và hướng tiếp cận quyết định bố trí hai đầu. Đây là dữ liệu nền tảng để xác định hệ thống có thể siết đồng thời hay phải vận hành luân phiên.

Takt time và sản lượng mục tiêu

Doanh nghiệp nên cung cấp thời gian chu kỳ hiện tại, sản lượng theo ca, thời gian đổi model và mức dự phòng công suất. Việc tính toán phải bao gồm nạp–tháo sản phẩm, kiểm tra và xử lý lỗi, không chỉ thời gian quay vít.

Yêu cầu dữ liệu và kết nối

Nếu khách hàng yêu cầu truy xuất, hãy xác định rõ dữ liệu nào cần lưu: lực siết, góc quay, số vòng, thời gian, mã sản phẩm hay kết quả OK/NG. Không phải mọi Máy bắn vít 2 đầu đều có sẵn các chức năng này.

Bảo trì và linh kiện tiêu hao

Đầu bit, ray dẫn, ống cấp, đầu tách và cơ cấu giữ vít đều có thể hao mòn. Hãy kiểm tra chu kỳ bảo trì, phụ tùng dự phòng, thời gian hỗ trợ và hướng dẫn xử lý sự cố. Một máy bắn vít tự động chỉ tạo hiệu quả bền vững khi nhà máy chủ động được các hạng mục này.

Cách đánh giá hiệu quả đầu tư máy bắn vít 2 đầu

Không nên dùng một mốc hoàn vốn hoặc tỷ lệ tăng năng suất chung cho tất cả dự án. Với Máy bắn vít 2 đầu, doanh nghiệp nên đo ít nhất sáu nhóm dữ liệu: thời gian chu kỳ, nhân lực trực tiếp, tỷ lệ lỗi, chi phí tái gia công, thời gian dừng và chi phí bảo trì.

Có thể tính sơ bộ theo công thức: giá trị tiết kiệm mỗi tháng bằng chi phí nhân công giảm được, cộng chi phí lỗi tránh được, cộng giá trị sản lượng tăng thêm, sau đó trừ chi phí vận hành và bảo trì phát sinh. Kết quả chạy thử là căn cứ đáng tin cậy hơn so với các con số quảng cáo.

Quy trình triển khai máy bắn vít 2 đầu tại FASTENTEK

Thay vì chọn máy chỉ theo catalogue, đội ngũ kỹ thuật Fastentek đánh giá dự án dựa trên sản phẩm, vít và điều kiện vận hành thực tế:

1. Tiếp nhận mẫu vít, sản phẩm, bản vẽ và yêu cầu chất lượng.
2. Phân tích khả năng siết đồng thời hoặc luân phiên.
3. Đề xuất dụng cụ, cơ cấu cấp vít, jig và hệ thống điều khiển.
4. Chạy thử để đo chu kỳ, độ ổn định và các tình huống lỗi.
5. Thống nhất tiêu chí nghiệm thu, đào tạo và kế hoạch bảo trì.

Mỗi dự án Máy bắn vít 2 đầu cần có tiêu chí nghiệm thu riêng. Các cam kết về tốc độ, tỷ lệ lỗi hoặc dữ liệu lực siết chỉ nên xác nhận sau khi hoàn tất thử nghiệm. Doanh nghiệp có thể tìm hiểu thêm giải pháp siết vít tự động theo dây chuyền hoặc xem thêm tại đây.

Câu hỏi thường gặp về máy bắn vít 2 đầu

Máy hai đầu có luôn siết hai vít cùng lúc không?

Không. Hai đầu có thể siết đồng thời hoặc luân phiên tùy khoảng cách, cao độ, loại vít, lực siết và trình tự lắp ráp.

Có thể dùng hai loại vít khác nhau trên cùng một máy không?

Có thể nếu hệ thống được thiết kế với hai bộ cấp, đầu bit và chương trình phù hợp. Mẫu vít cần được thử trước khi xác nhận.

Máy bắn vít 2 đầu có phù hợp với sản phẩm nhựa không?

Có thể phù hợp, nhưng cần kiểm soát tốc độ tiếp cận, lực siết và chiều sâu để hạn chế nứt nhựa, tuôn ren hoặc biến dạng chi tiết.

Khi nào nên chọn máy đa trục thay vì hai đầu?

Nên cân nhắc máy đa trục khi sản phẩm có nhiều điểm vít cố định cần xử lý đồng thời và sản lượng đủ lớn để bù chi phí đầu tư.

Cần gửi gì để được tư vấn cấu hình?

Doanh nghiệp nên gửi mẫu vít, sản phẩm, bản vẽ vị trí siết, lực yêu cầu, takt time, sản lượng, layout và tiêu chí nghiệm thu.

Kết luận về máy bắn vít 2 đầu

Máy bắn vít 2 đầu là lựa chọn đáng cân nhắc cho dây chuyền có hai vị trí vít lặp lại, yêu cầu tốc độ ổn định và chất lượng mối ghép đồng đều. Hiệu quả của thiết bị không chỉ đến từ số lượng đầu siết mà còn phụ thuộc bộ cấp vít, jig, điều khiển, chất lượng vật tư và quy trình nghiệm thu.

Trước khi đầu tư, hãy thử nghiệm sản phẩm thật và so sánh toàn bộ chu kỳ. Nếu cần mở rộng sang trạm tọa độ, robot hoặc dây chuyền tích hợp, doanh nghiệp có thể tham khảo các hệ thống máy bắn vít tự động phù hợp với từng cấp độ sản xuất.
