Giải pháp siết vít tự động tích hợp dây chuyền sản xuất

Giải pháp siết vít tự động là tổ hợp bộ cấp vít, dụng cụ siết, cơ cấu định vị, jig gá, cảm biến và điều khiển được thiết kế theo sản phẩm cụ thể. Để chọn đúng hệ thống, doanh nghiệp cần xác định vít, mối ghép, lực siết, số điểm vít, sản lượng, thời gian chu kỳ, layout và mức dữ liệu cần lưu. Hiệu quả không đến từ một thiết bị đơn lẻ mà từ sự phù hợp của toàn bộ cấu hình.

Bài viết này trình bày các cấp độ tự động hóa, các thành phần cần kiểm tra và cách đánh giá trước khi đầu tư. Mọi thông số về sản lượng, độ lặp lại hoặc chi phí cần được xác nhận qua chạy thử với sản phẩm thực tế của từng nhà máy.

Giải pháp siết vít tự động là gì?

Giải pháp siết vít tự động không chỉ là dụng cụ cầm tay. Đây là một trạm hoặc dây chuyền thực hiện các bước cấp vít, định hướng, định vị sản phẩm, đưa đầu siết đến vị trí, siết theo chiến lược phù hợp và xác nhận kết quả chu kỳ. Mức tự động hóa có thể từ cấp vít cho dụng cụ cầm tay đến trạm robot tích hợp.

Một máy bắn vít tự động ổn định cần đồng bộ vít, bộ cấp, đầu vít, dụng cụ, jig, cảm biến, điều khiển và quy trình kiểm tra. Công cụ tự động không tự loại bỏ mọi lỗi nếu vít không đồng đều, lỗ ren sai dung sai hoặc sản phẩm không được gá lặp lại.

Các cấp độ tự động hóa trong giải pháp siết vít tự động

Cấp độ 1: Cấp vít cho dụng cụ cầm tay

Người vận hành vẫn đưa dụng cụ tới vị trí siết, trong khi bộ cấp hỗ trợ đưa vít đến đầu siết. Cấu hình này phù hợp khi sản phẩm có vị trí khó tiếp cận hoặc thay đổi nhiều, nhưng doanh nghiệp muốn giảm thao tác nhặt–đặt vít.

Cấp độ 2: Trạm cố định một đầu hoặc đa đầu

Đầu siết được bố trí trên bàn, trục hoặc khung cố định; sản phẩm được đặt vào jig. Đa đầu phù hợp khi vị trí vít, khoảng cách và hướng vít lặp lại cao. Sự đồng bộ của jig, dung sai sản phẩm và đầu siết là điều kiện then chốt.

Cấp độ 3: Trạm XY/XYZ

Đầu siết di chuyển theo tọa độ đã được thiết lập. Cấu hình này phù hợp với sản phẩm có nhiều vị trí vít trên một bề mặt hoặc cần linh hoạt hơn trạm đa đầu cố định.

Cấp độ 4: Robot tích hợp

Robot phù hợp khi cần tiếp cận không gian 3D, xử lý nhiều model hoặc tích hợp với các công đoạn khác. Hệ thống cần thiết kế vùng an toàn, điểm gốc, liên động, cảm biến và phương án phục hồi sau lỗi.

Để xác định mức tự động hóa, doanh nghiệp có thể tham khảo các cấu hình máy bắn vít tự động theo sản phẩm và layout.

Thành phần của giải pháp siết vít tự động

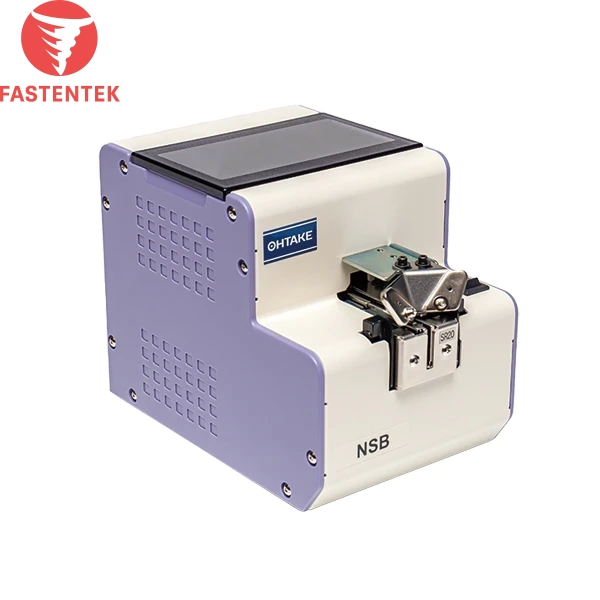

Bộ cấp vít

Phễu, ray, đầu tách và ống dẫn phải phù hợp với đường kính, chiều dài, đầu vít, lớp phủ và dung sai vật tư. Vít bám dầu, ba via, cong vênh hoặc lẫn dị vật có thể làm cấp vít không ổn định. Không nên cam kết một bộ cấp vận hành tối ưu với mọi loại vít mà không có thử nghiệm.

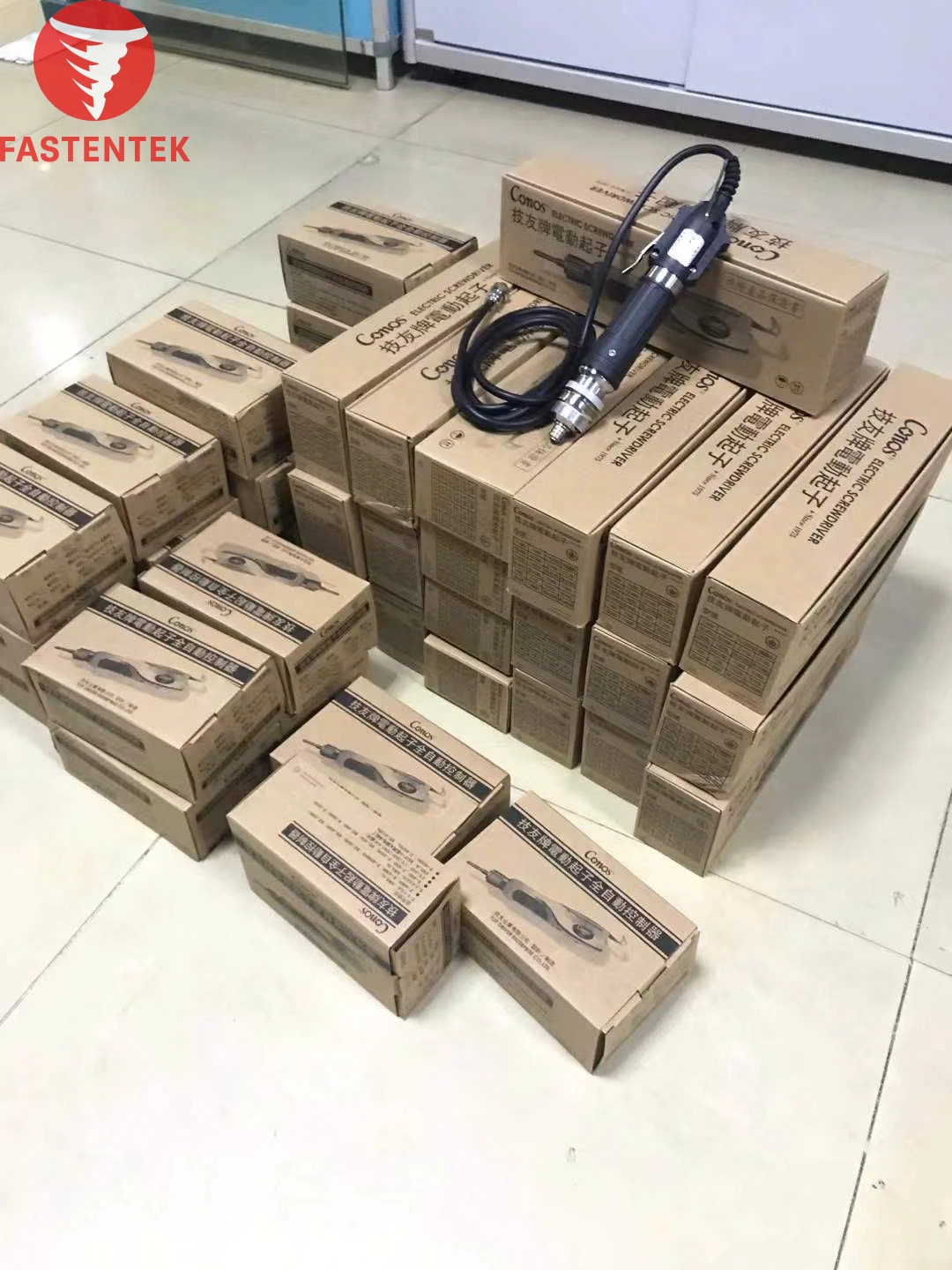

Dụng cụ và kiểm soát torque

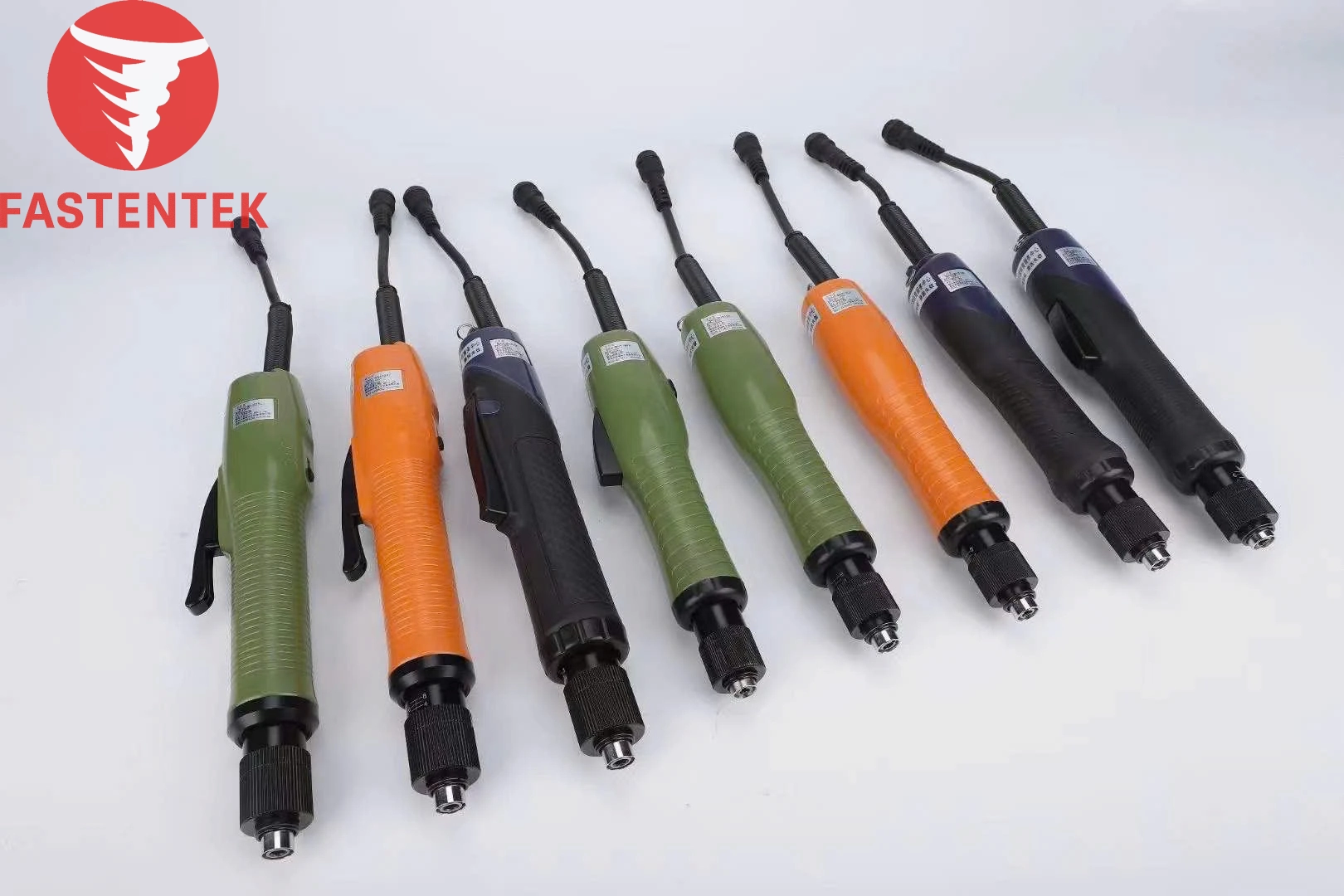

Giải pháp siết vít tự động cần chọn dụng cụ theo mối ghép: dải torque, tốc độ, vật liệu, lỗ ren, loại đầu vít và yêu cầu dữ liệu. Dụng cụ khí nén, clutch cơ, điện hoặc servo có các đặc tính khác nhau. Nếu cần lưu torque/angle, phải xác định controller và phương pháp xác nhận phù hợp.

Jig gá và cơ cấu giữ vít

Jig giữ sản phẩm đúng mặt chuẩn; cơ cấu giữ vít có thể dùng từ tính, cơ khí hoặc chân không tùy vít và sản phẩm. Vít inox hay chi tiết không phù hợp từ tính có thể cần một giải pháp giữ khác. Cần thử trên sản phẩm thật trước khi chốt cấu hình.

Doanh nghiệp có thể đối chiếu thêm quy trình áp dụng hệ thống siết vít tự động theo các nhóm ngành sản xuất.

Giải pháp siết vít tự động xử lý lỗi như thế nào?

Hệ thống tốt không phải là hệ thống không bao giờ lỗi; đó là hệ thống có thiết kế phù hợp để nhận biết, cô lập và chẩn đoán lỗi. Các tình huống thường gặp gồm kẹt vít, vít cấp sai tư thế, đầu vít mòn, lệch tâm, cảm biến không nhận và kết quả siết NG.

• Kẹt vít: kiểm tra vật tư, phễu, ray, ống, đầu tách, áp suất và điểm kẹt trước khi thay đổi cài đặt.
• Trượt đầu hoặc hỏng ren: kiểm tra đầu vít, độ đồng tâm, jig, tốc độ tiếp xúc, torque và mối ghép.
• Vít bám dầu: đánh giá vật tư và cơ cấu cấp trên mẫu thực tế; không tự ý dùng áp suất cao hoặc gia nhiệt nếu chưa có quy trình an toàn.
• Tín hiệu bất thường: kiểm tra cảm biến, cáp, nguồn I/O và logic liên động trước khi reset liên tục.

Khi vít kẹt, tham khảo quy trình xử lý kẹt vít trong hệ thống cấp. Khi máy không vào chu kỳ, xem thêm nguyên nhân hệ thống siết không hoạt động.

Tiêu chí chọn nhà tích hợp cho giải pháp siết vít tự động

Nhà tích hợp phù hợp cần cùng doanh nghiệp xác định đầu bài kỹ thuật, thay vì áp dụng một cấu hình chung. Giải pháp siết vít tự động nên được đánh giá qua các bước sau:

Một giải pháp siết vít tự động phù hợp phải có phạm vi thử nghiệm và tiêu chí nghiệm thu được thống nhất từ đầu.

1. Khảo sát sản phẩm, vít, số điểm siết, layout, sản lượng và tiêu chí chất lượng.
2. Đề xuất bộ cấp, dụng cụ, jig, trục/robot, cảm biến và điều khiển.
3. Chạy thử với vít và sản phẩm đại diện cho sản xuất thực tế.
4. Xác nhận chu kỳ, vị trí, chất lượng siết, dữ liệu và xử lý sản phẩm NG.
5. Lập kế hoạch bàn giao, đào tạo, bảo trì và hỗ trợ theo phạm vi đã thống nhất.

Không nên dùng các lời hứa như “không kẹt”, “không lỗi” hoặc “tương thích 100%” thay cho thử nghiệm. Các chỉ số về năng suất, tỷ lệ lỗi hoặc chi phí cần được xác nhận bằng dữ liệu riêng của dự án.

FASTENTEK tư vấn giải pháp siết vít tự động

FASTENTEK tư vấn dựa trên vít, mối ghép, sản phẩm, sản lượng, layout và yêu cầu dữ liệu. Phạm vi thiết kế, thử nghiệm và hỗ trợ được xác nhận theo cấu hình thực tế, giúp doanh nghiệp đánh giá giải pháp siết vít tự động bằng tiêu chí kỹ thuật rõ ràng.

• Khảo sát mẫu vít, sản phẩm, jig và điều kiện lắp đặt.
• Đề xuất bộ cấp, dụng cụ, trạm cố định, XYZ hoặc robot phù hợp.
• Thiết kế cảm biến, tín hiệu OK/NG, liên động và dữ liệu cần lưu.
• Hỗ trợ chạy thử, đào tạo vận hành và kế hoạch bảo trì.
• Đề xuất máy bắn vít tự động theo mức độ tự động hóa cần thiết.

Để xem các cấu hình, doanh nghiệp có thể tham khảo máy bắn vít tự động. Nếu cần so sánh mức tự động hóa, hãy xem thêm tại đây.

Để nhận tư vấn về giải pháp siết vít tự động, hãy gửi ảnh/bản vẽ sản phẩm, mẫu vít, số điểm siết, lực yêu cầu, sản lượng và layout cho đội ngũ kỹ thuật Fastentek.

Câu hỏi thường gặp về giải pháp siết vít tự động

Kết luận về giải pháp siết vít tự động

Giải pháp siết vít tự động hiệu quả cần được lựa chọn theo toàn bộ hệ thống: vít, mối ghép, bộ cấp, dụng cụ, jig, trình tự, dữ liệu và bảo trì. Chạy thử trên sản phẩm thực tế là bước cần thiết để chọn cấu hình phù hợp và giảm rủi ro khi đưa vào sản xuất.
