Máy bắn vít 1 đầu cho dây chuyền lắp ráp cơ bản

Máy bắn vít 1 đầu là giải pháp sử dụng một cụm siết để xử lý lần lượt các vị trí vít trên sản phẩm. Thiết bị phù hợp với doanh nghiệp cần nâng cao năng suất nhưng chưa cần đầu tư hệ thống đa đầu hoặc robot phức tạp. Khi được kết hợp đúng với bộ cấp vít, dụng cụ kiểm soát lực và đồ gá, máy giúp giảm thao tác lấy vít, ổn định chu kỳ và kiểm soát chất lượng tốt hơn phương pháp thủ công.

Điểm cần lưu ý là “1 đầu” chỉ mô tả số cụm siết, không mặc nhiên đồng nghĩa với tự động hoàn toàn. Hệ thống có thể là dạng cầm tay cấp vít, dạng để bàn theo tọa độ hoặc trạm tích hợp vào dây chuyền. Doanh nghiệp cần chọn cấu hình dựa trên sản phẩm, sản lượng, lực siết và mức độ linh hoạt mong muốn.

Máy bắn vít 1 đầu là gì?

Máy bắn vít 1 đầu gồm một dụng cụ siết hoạt động theo chu kỳ đã cài đặt. Tùy mức tự động hóa, vít có thể được người vận hành lấy thủ công, cấp đến đầu siết bằng bộ feeder hoặc được đầu máy tự lấy tại vị trí chờ. Sản phẩm được định vị bằng tay, jig hoặc cơ cấu chuyển động XYZ.

Một hệ thống hoàn chỉnh thường không chỉ có dụng cụ quay vít. Nó còn phải giải quyết việc cấp vít, định vị, kiểm soát lực, phát hiện lỗi và bảo vệ người vận hành. Đây là khác biệt quan trọng giữa tua vít điện đơn lẻ và một máy bắn vít tự động dùng trong sản xuất.

Ba cấu hình máy bắn vít 1 đầu phổ biến

• Dạng cầm tay cấp vít: người vận hành đưa đầu siết đến vị trí, còn vít được cấp tự động qua ống dẫn hoặc vị trí lấy vít.

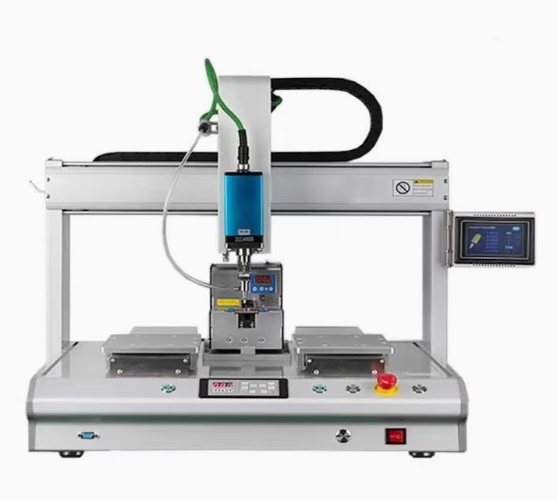

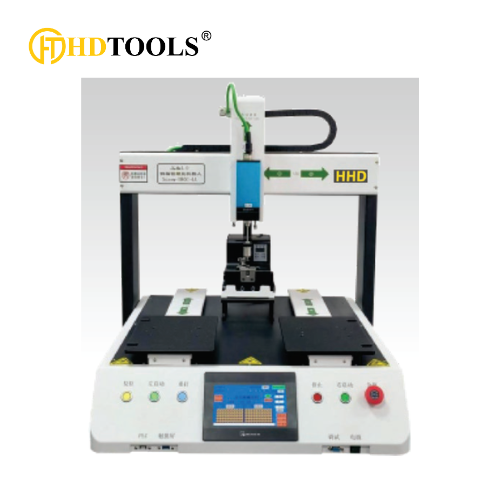

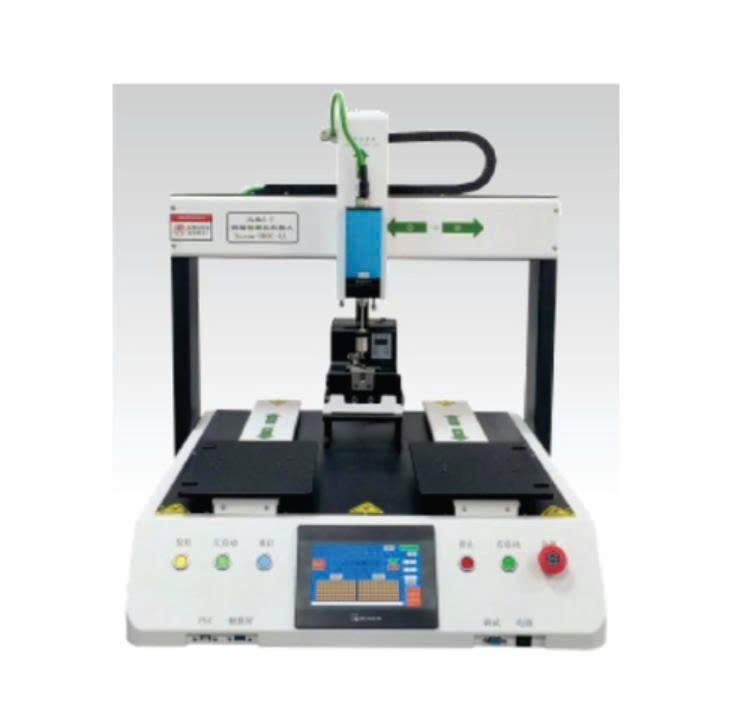

• Dạng để bàn XYZ: sản phẩm được đặt vào jig, đầu siết di chuyển lần lượt qua các tọa độ đã lập trình.
• Dạng tích hợp dây chuyền: một cụm siết được kết nối với băng tải, robot, PLC hoặc trạm kiểm tra theo yêu cầu sản xuất.

Dạng cầm tay linh hoạt với sản phẩm nhiều góc tiếp cận. Dạng để bàn có độ lặp lại vị trí tốt hơn. Dạng tích hợp phù hợp khi nhà máy cần đồng bộ tín hiệu và truy xuất kết quả trên toàn dây chuyền.

Cấu tạo của máy bắn vít 1 đầu

Dụng cụ và đầu bit

Dụng cụ tạo tốc độ quay và lực xoắn cho mối ghép. Tùy yêu cầu, hệ thống có thể dùng dụng cụ điện, servo hoặc cơ cấu ly hợp. Đầu bit phải đúng chuẩn rãnh vít, có độ cứng phù hợp và được thay theo chu kỳ để tránh trượt đầu hoặc làm hỏng vít.

Hệ thống cấp và tách vít

Bộ cấp sắp xếp vít theo một hướng, tách từng vít rồi chuyển đến đầu làm việc. Độ ổn định của Máy bắn vít 1 đầu phụ thuộc đáng kể vào kích thước vít, tỷ lệ chiều dài/đường kính, hình dạng đầu, long đền, lớp phủ, lượng dầu bám và dung sai giữa các lô vật tư.

Đồ gá sản phẩm

Jig giúp sản phẩm không xê dịch trong chu kỳ siết. Với máy để bàn, độ lặp lại của đồ gá quyết định trực tiếp đến khả năng đầu bit đi đúng tâm lỗ. Jig cũng cần hỗ trợ thao tác nạp–tháo nhanh và không làm trầy xước bề mặt sản phẩm.

Bộ điều khiển và cảm biến

Bộ điều khiển quản lý tốc độ, trình tự, thời gian và tiêu chí hoàn thành. Cảm biến có thể xác nhận sản phẩm, vít, vị trí cơ cấu và kết quả thao tác. Nếu dự án cần truy xuất, controller phù hợp có thể cung cấp dữ liệu torque, góc quay, thời gian hoặc trạng thái OK/NG.

Nguyên lý hoạt động của máy bắn vít 1 đầu

1. Vít được đưa vào bộ cấp và sắp xếp đúng chiều.
2. Sản phẩm được đặt vào jig hoặc khu vực thao tác.
3. Cảm biến xác nhận điều kiện bắt đầu chu kỳ.
4. Vít được chuyển đến đầu siết hoặc vị trí lấy vít.
5. Đầu siết tiếp cận lỗ và thực hiện chương trình đã cài đặt.
6. Hệ thống xác nhận kết quả, chuyển sang tọa độ tiếp theo hoặc kết thúc chu kỳ.

Vì chỉ có một cụm siết, các vị trí được xử lý lần lượt. Tuy nhiên, Máy bắn vít 1 đầu vẫn có thể đạt năng suất tốt nếu hành trình được tối ưu, bộ cấp ổn định và thao tác nạp–tháo sản phẩm nhanh. Khi phân tích chu kỳ, cần đo toàn bộ quá trình thay vì chỉ xem tốc độ quay của dụng cụ.

Lợi ích của máy bắn vít 1 đầu đối với doanh nghiệp

Chi phí đầu tư dễ tiếp cận

So với hệ thống hai đầu, đa trục hoặc robot, cấu hình một đầu thường có ít dụng cụ, driver và cơ cấu cấp hơn. Điều này giúp doanh nghiệp bắt đầu tự động hóa với ngân sách phù hợp hơn. Chi phí thực tế vẫn phụ thuộc loại vít, mức kiểm soát lực, hành trình và yêu cầu dữ liệu.

Linh hoạt với nhiều vị trí vít

Với máy tọa độ, một đầu siết có thể di chuyển qua nhiều điểm trên cùng sản phẩm. Khi đổi model, doanh nghiệp có thể thay jig và chương trình nếu kích thước làm việc, dụng cụ và hệ thống cấp vít vẫn tương thích.

Ổn định thao tác lặp lại

Máy bắn vít 1 đầu giúp chuẩn hóa trình tự và thông số siết. Khi vít, đầu bit, dụng cụ và jig được lựa chọn đúng, hệ thống hỗ trợ giảm các lỗi bỏ sót, trượt đầu, siết thiếu hoặc siết quá lực. Mức cải thiện cần được xác nhận qua chạy thử và nghiệm thu.

Dễ bảo trì và mở rộng

Cấu trúc một đầu thường đơn giản hơn hệ thống nhiều trục, giúp kỹ thuật viên dễ tiếp cận khi kiểm tra. Khi sản lượng tăng, nhà máy có thể bổ sung trạm, nâng cấp bộ cấp hoặc chuyển sang máy bắn vít 2 đầu nếu hai vị trí cần được xử lý đồng thời.

So sánh máy bắn vít 1 đầu với các phương án khác

Máy bắn vít 1 đầu là phương án cân bằng giữa tính linh hoạt và mức đầu tư. Tuy nhiên, nếu sản phẩm chỉ có hai vị trí cố định và takt time rất ngắn, cấu hình nhiều đầu có thể hiệu quả hơn. Doanh nghiệp nên so sánh bằng dữ liệu chu kỳ và tổng chi phí sở hữu, không chỉ dựa trên giá mua.

Khi cần khảo sát toàn bộ các cấp độ tự động hóa, có thể tham khảo danh mục máy bắn vít tự động để đối chiếu cấu hình phù hợp.

Ứng dụng của máy bắn vít 1 đầu trong sản xuất

• Điện tử: vỏ thiết bị, bo mạch, ổ cắm, công tắc và module có nhiều vít nhỏ.
• Thiết bị gia dụng: quạt điện, máy lọc nước, thiết bị bếp và các cụm chi tiết nhựa.
• Cơ khí chính xác: nắp, gá, cụm kim loại nhỏ và sản phẩm có lực siết xác định.
• Ô tô, xe máy: module điện, cụm nội thất và linh kiện phụ trợ có không gian thao tác phù hợp.
• Thiết bị y tế: các cụm lắp ráp cần kiểm soát lực và tiêu chí nghiệm thu rõ ràng.

Khả năng ứng dụng phụ thuộc hình học sản phẩm và yêu cầu mối ghép, không chỉ phụ thuộc ngành nghề. Doanh nghiệp có thể xem thêm ứng dụng máy bắn vít trong sản xuất trước khi chọn kiểu trạm.

Tiêu chí lựa chọn máy bắn vít 1 đầu

Mẫu vít và dung sai vật tư

Cần kiểm tra đường kính, chiều dài, đầu vít, bước ren, long đền, lớp phủ và mức dầu bám. Nếu có nhiều nhà cung cấp, nên thử mẫu từ các lô khác nhau để đánh giá độ ổn định của bộ cấp.

Dải lực và vật liệu mối ghép

Torque mục tiêu phải nằm trong vùng làm việc phù hợp của dụng cụ. Chi tiết nhựa, nhôm hoặc thép có đặc tính khác nhau nên cần chương trình tốc độ, lực dọc trục và tiêu chí hoàn thành riêng.

Hành trình và góc tiếp cận

Với dạng để bàn, cần xác định kích thước làm việc X/Y/Z, cao độ và vật cản quanh lỗ vít. Với dạng cầm tay, cần đánh giá tư thế, trọng lượng dụng cụ, balancer và bán kính uốn của ống cấp.

Yêu cầu dữ liệu

Không phải mọi Máy bắn vít 1 đầu đều ghi được torque và góc quay. Nhà máy cần xác định rõ chỉ cần tín hiệu hoàn thành hay phải lưu dữ liệu theo mã sản phẩm, kết nối PLC, MES hoặc hệ thống kiểm soát chất lượng.

Bảo trì và linh kiện tiêu hao

Đầu bit, ray, ống dẫn, đầu tách và cơ cấu giữ vít đều có thể hao mòn. Cần xác nhận lịch kiểm tra, phụ tùng dự phòng và quy trình xử lý lỗi. Khi lập kế hoạch bảo trì cho máy bắn vít tự động, nên lưu cả lịch sử lỗi và số chu kỳ vận hành.

Cách đánh giá hiệu quả đầu tư máy bắn vít 1 đầu

Không nên áp dụng một mốc hoàn vốn chung cho mọi dây chuyền. Doanh nghiệp cần đo thời gian lấy vít, thời gian siết, thời gian nạp–tháo sản phẩm, nhân lực, tỷ lệ lỗi, chi phí tái gia công, thời gian dừng và chi phí bảo trì trước–sau thử nghiệm.

Giá trị tiết kiệm mỗi tháng có thể ước tính bằng chi phí nhân công giảm được, cộng chi phí lỗi tránh được, cộng giá trị sản lượng tăng thêm, sau đó trừ chi phí vận hành và bảo trì phát sinh. Máy bắn vít 1 đầu chỉ nên được duyệt khi kết quả chạy thử đáp ứng mục tiêu kỹ thuật và tài chính của công đoạn.

Khi nào không nên chọn máy bắn vít 1 đầu?

• Sản lượng quá thấp và sản phẩm thay đổi liên tục khiến thời gian đổi model lớn hơn giá trị tiết kiệm.
• Nhiều điểm vít phải được siết đồng thời để phân bố lực hoặc đáp ứng takt time.
• Vị trí vít bị che khuất, thay đổi ngẫu nhiên hoặc cần tiếp cận nhiều góc không phù hợp cơ cấu máy.
• Vít đầu vào chưa được kiểm soát về dung sai, dầu bám và dị vật.

Trong những trường hợp này, doanh nghiệp nên đánh giá cấu hình cầm tay, đa trục, robot hoặc điều chỉnh thiết kế sản phẩm. Việc chọn đúng mức tự động hóa quan trọng hơn việc chọn thiết bị có nhiều tính năng.

FASTENTEK triển khai máy bắn vít 1 đầu theo sản phẩm thực tế

FASTENTEK tiếp nhận mẫu vít, sản phẩm, bản vẽ và yêu cầu chu kỳ trước khi đề xuất cấu hình. Phạm vi thử nghiệm, tiêu chí nghiệm thu, đào tạo và hỗ trợ được thống nhất theo từng dự án.

1. Khảo sát thao tác hiện tại và xác định điểm nghẽn.
2. Đánh giá vít, vật liệu, lực siết, tọa độ và điều kiện trạm.
3. Đề xuất bộ cấp, dụng cụ, jig, cảm biến và controller.
4. Chạy thử bằng mẫu đại diện để đo chu kỳ và tình huống lỗi.
5. Hoàn thiện tài liệu, đào tạo và kế hoạch bảo trì.

đội ngũ kỹ thuật Fastentek không sử dụng một cấu hình cố định cho mọi sản phẩm. Mỗi dự án Máy bắn vít 1 đầu cần được xác nhận bằng dữ liệu thử nghiệm. Doanh nghiệp có thể tìm hiểu thêm giải pháp siết vít tự động theo dây chuyền hoặc xem thêm tại đây.

Câu hỏi thường gặp về máy bắn vít 1 đầu

Máy một đầu có phải là máy tự động hoàn toàn không?

Không nhất thiết. Mức tự động hóa phụ thuộc cách cấp vít, định vị sản phẩm, chuyển động đầu siết và kết nối điều khiển.

Máy có xử lý nhiều vị trí vít trên một sản phẩm không?

Có. Dạng cầm tay do người vận hành di chuyển; dạng XYZ có thể chạy lần lượt qua nhiều tọa độ đã lập trình.

Có thể dùng nhiều loại vít trên cùng một máy không?

Có thể nếu các loại vít tương thích hoặc có bộ chuyển đổi phù hợp. Nếu khác biệt lớn, có thể phải thay ray, đầu tách, bit hoặc dùng thêm bộ cấp.

Máy bắn vít 1 đầu có phù hợp với doanh nghiệp vừa và nhỏ không?

Có thể phù hợp khi công đoạn siết là điểm nghẽn, sản lượng đủ ổn định và kết quả chạy thử chứng minh được hiệu quả đầu tư.

Cần cung cấp thông tin gì để được tư vấn?

Nên cung cấp mẫu vít, sản phẩm, bản vẽ vị trí siết, torque yêu cầu, takt time, sản lượng, layout, số model và tiêu chí nghiệm thu.

Kết luận về máy bắn vít 1 đầu

Máy bắn vít 1 đầu là bước tự động hóa phù hợp khi doanh nghiệp cần cân bằng chi phí, tính linh hoạt và độ ổn định. Hiệu quả không chỉ phụ thuộc dụng cụ siết mà còn phụ thuộc bộ cấp vít, jig, controller, vật tư và quy trình vận hành.

Trước khi đầu tư, hãy chạy thử bằng mẫu thật và đánh giá toàn bộ chu kỳ. Khi cần mở rộng lên trạm nhiều đầu, robot hoặc dây chuyền tích hợp, doanh nghiệp có thể tham khảo các cấu hình máy bắn vít tự động phù hợp mục tiêu sản xuất.
